Metoda kovového těsnění.

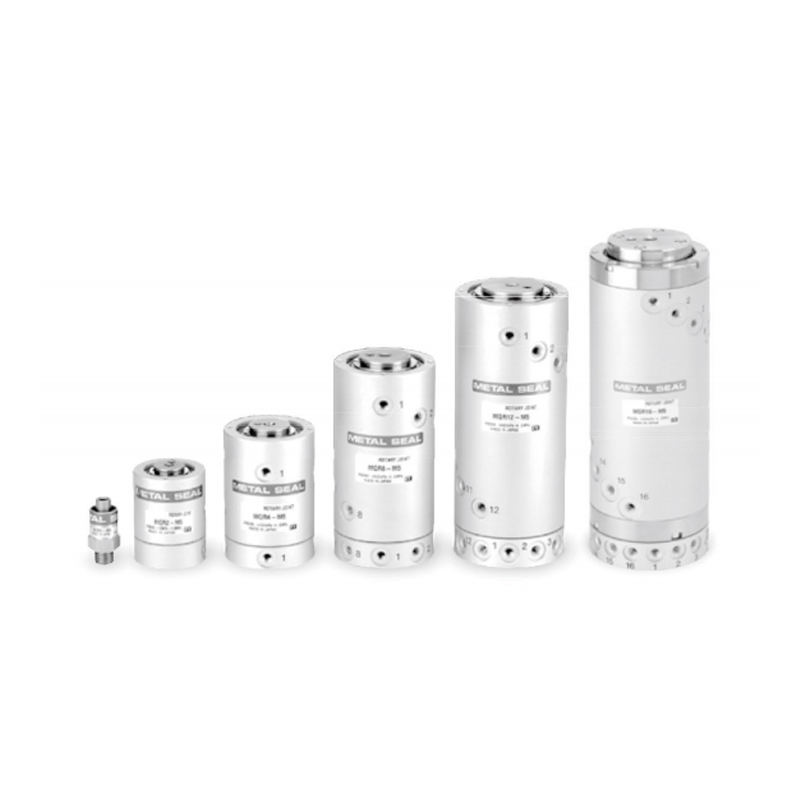

Rotační mechanismus・Používá se k přívodu vzduchu k rotujícím a výkyvným dílům, jako jsou ramena robota.

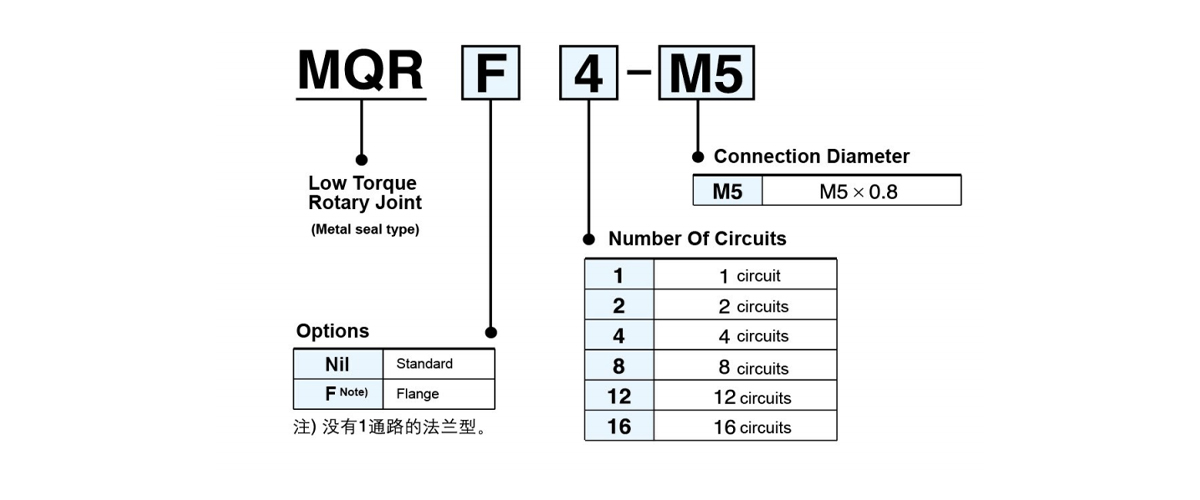

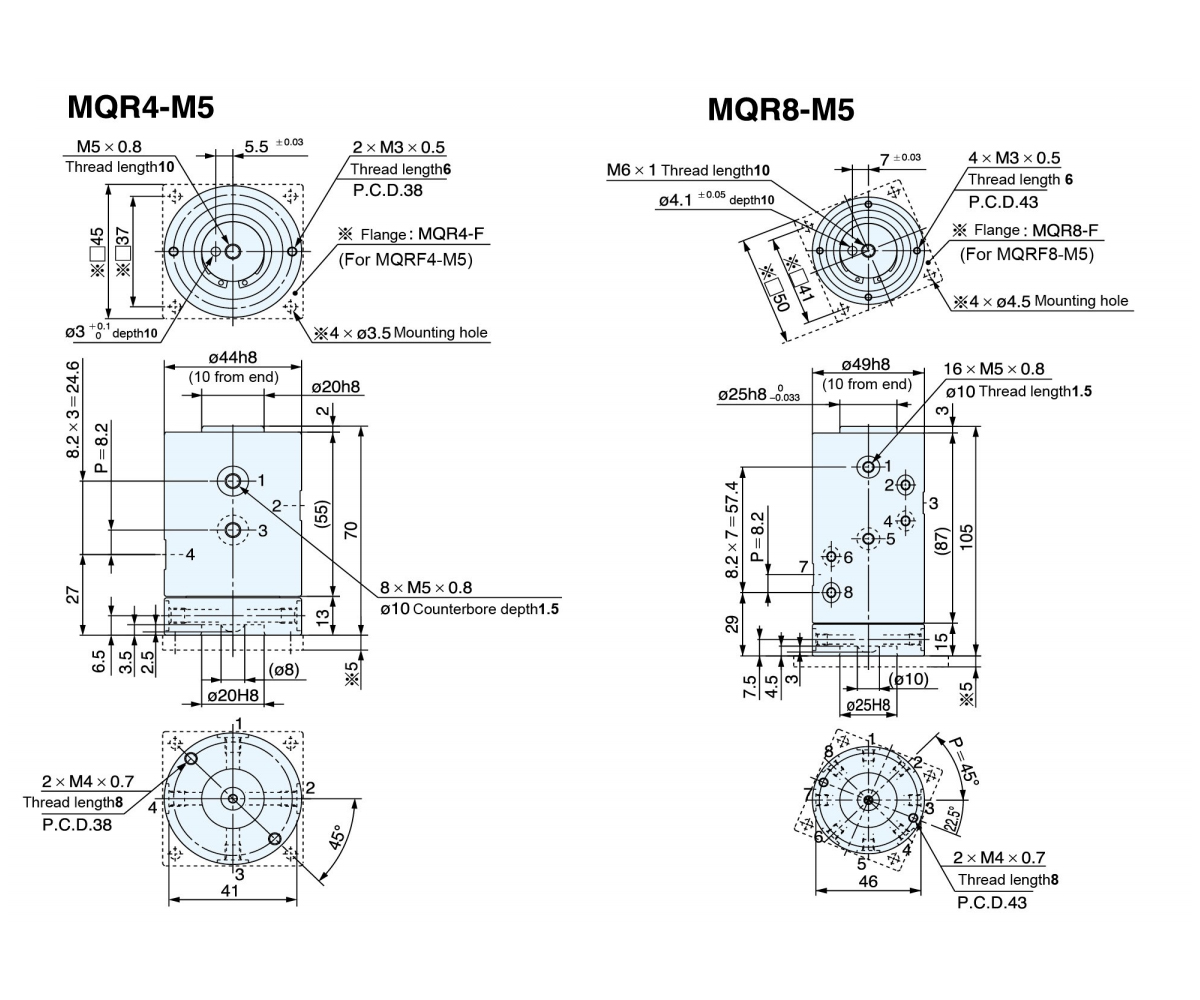

| Model | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| Počet obvodů (počet portů) | 1 okruh | 2 okruhy | 4 okruhy | 8 okruhů | 12 okruhů | 16 okruhů | |
| Tekutina | Vzduch · Inertní plyn | ||||||
| Struktura těsnění | Kovové těsnění | ||||||
| Struktura průvodce | Ložisko podporováno | Ložisko podporováno at both ends | |||||
| Velikost portu | Muž R1/8 | M5×0,8 | |||||
| Žena M5×0,8 | |||||||
| Průtok Charakteristika | C | 0,50 [dm³/(s ·bar)] | |||||
| b | 0.40 | ||||||
| CV | 0.17 | ||||||
| Mazání | Není vyžadováno | ||||||
| Minimální provozní tlak | -100 kPa | ||||||
| Maximální provozní tlak | 1,0 MPa | ||||||
| Poznámka 1) Okolní a provozní Tekutina Temperature | -10~80 ℃ | ||||||
| Poznámka )2 Maximální točivý moment při spouštění | 0,003N ·m nebo méně | 0,03N ·m nebo méně | 0,05N ·m nebo méně | 0,10N ·m nebo méně | 0,20N ·m nebo méně | 0,50N ·m nebo méně | |
| Poznámka 5) Povolené číslo otočení Poznámka | 3000 min⁻¹ (ot./min.) nebo méně Poznámka3) | 2000 min⁻¹ (ot./min.) nebo méně | 1500 min⁻¹ (ot./min.) nebo méně | 900 min⁻¹ (ot./min.) nebo méně | 600 min⁻¹ (ot./min.) nebo méně | 200 min⁻¹ (ot./min.) nebo méně | |
| Poznámka 4) Povolené radiální zatížení (Přípustná reakce osy spojení) | 1N nebo méně | 15 Ani méně | 30N nebo méně | 40N nebo méně | 50N nebo méně | ||
| Povolené axiální zatížení | |||||||
| Hmotnost | 0,025 kg | 0,16 kg | 0,39 kg | 0,76 kg | 1,26 kg | 2,80 kg | |

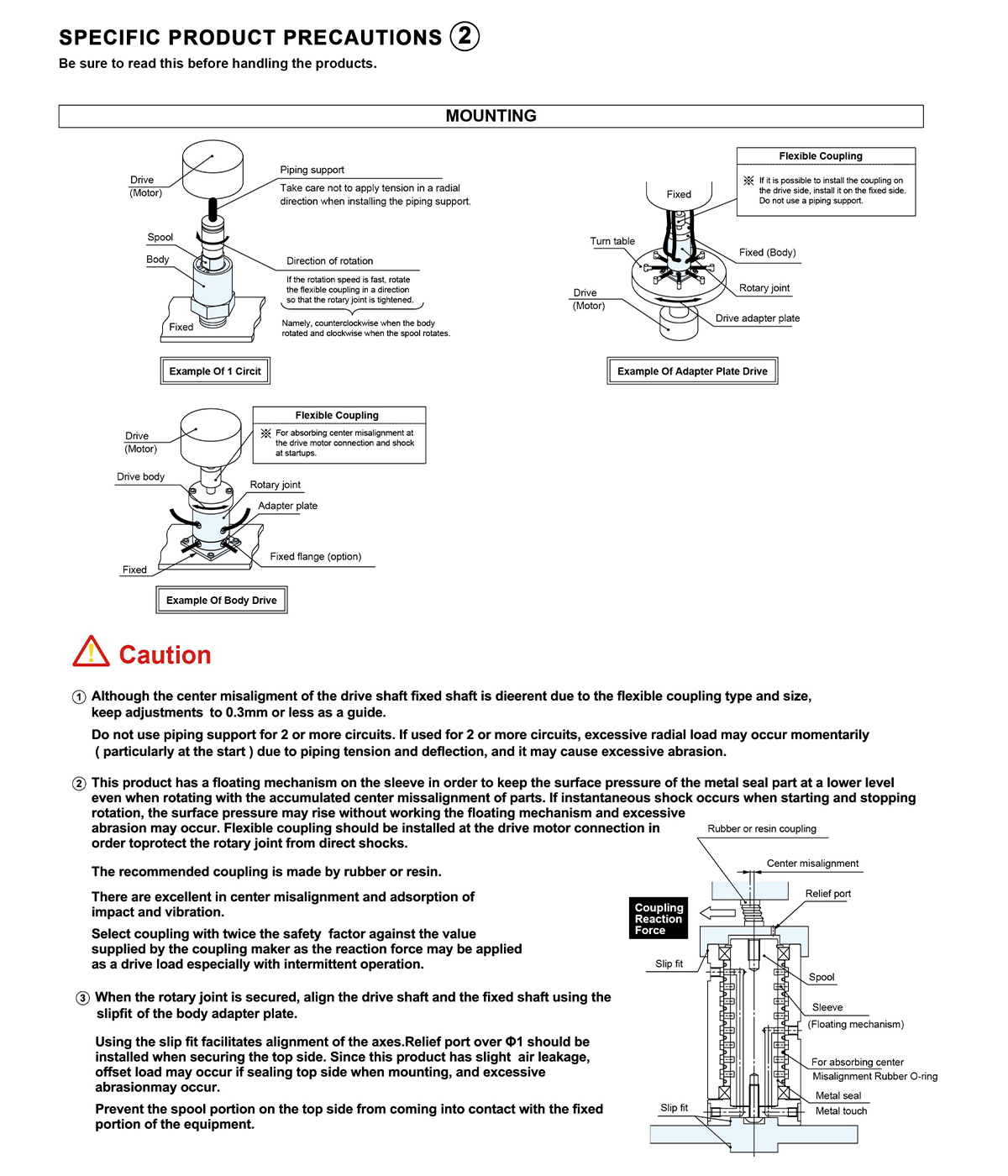

| Poznámka 1) Teplota 80℃ zahrnuje nárůst teploty během rotace; Poznámka 2) Rozběhový moment se nemění s napájecím tlakem ani při nepoužívání (Zůstává v rámci maximálního rozběhového rotačního momentu), ale mění se s číslem rotace; Poznámka 3) Při použití při rychlosti nad 600 min-1 (ot./min.), zajistěte rotaci ve směru, ve kterém je spoj upevněn; Poznámka 4) Pryžové/pryskyřičné spojky se doporučují kvůli jejich vynikající absorpci vystředění, otřesů a vibrací; Poznámka 5) min-1, Počet otáček za 1 minutu. | |||||||

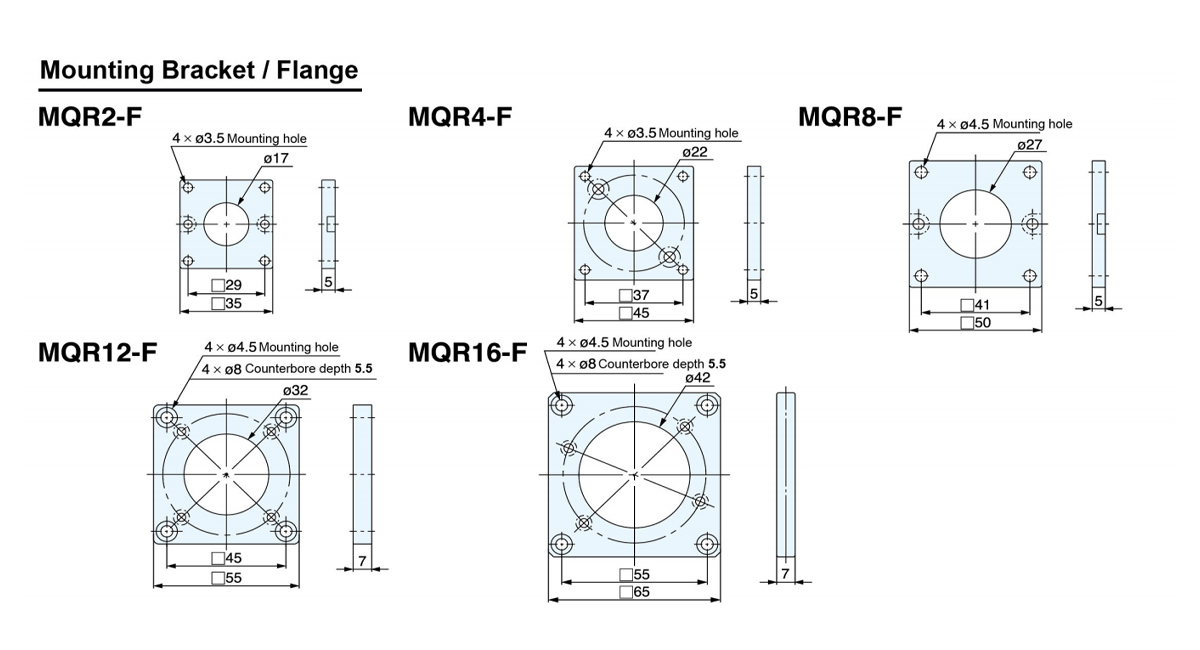

| Počet obvodů | Číslo dílu příruby |
| 2 Obvody | MQR2-F |
| 4 Obvody | MQR4-F |
| 8 Obvody | MQR8-F |
| 12 Obvody | MQR12-F |
| 16 Obvody | MQR16-F |

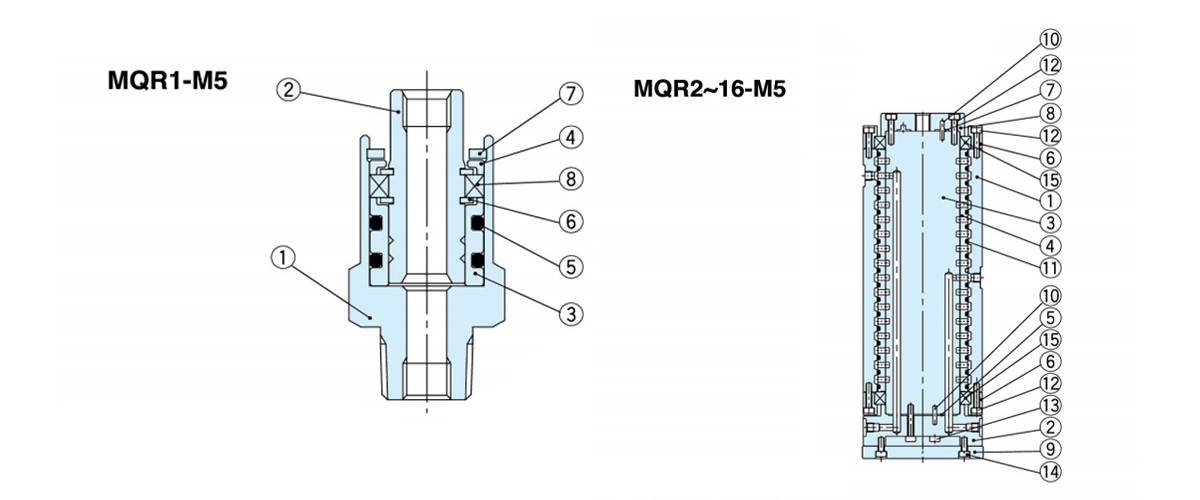

| Součásti (obvod MQR1-M5,1) | |||
| Položka | Jméno | Materiál | Reamrk |
| 1 | Tělo | Nerezová ocel | |
| 2 | Cívka | Speciální nerezová ocel | |
| 3 | Rukáv | Speciální nerezová ocel | |
| 4 | Talíř | hliník | |
| 5 | O-kroužek | H-NBR | |
| 6 | Pojistný kroužek | Uhlíková ocel | |
| 7 | Pojistný kroužek | Uhlíková ocel | |
| 8 | Radiální ložisko | ||
| Součásti (MQR2 až 16-M5, 2 až 16 obvodů) | |||
| Položka | Jméno | Materiál | Reamrk |
| 1 | Tělo | hliník alloy | |
| 2 | Deska adaptéru | hliník alloy | |
| 3 | Cívka | Speciální nerezová ocel | |
| 4 | Rukáv | Speciální nerezová ocel | |
| 5 | Těsnění | H-NBR | |
| 6 | Držák ložisek | Nerezová ocel | Pouze 16 okruhů |
| 7 | Těsnění | H-NBR | Pouze 16 okruhů |
| 8 | Talíř | hliník alloy | Pouze 16 okruhů |
| 9 | Příruba | hliník alloy | |
| 10 | Paralelní kolík | Uhlíková ocel | Kromě 2 okruhů |
| 11 | O-kroužek | H-NBR | |
| 12 | Bolt | Uhlíková ocel | Pouze 16 okruhů |
| 13 | Bolt | Uhlíková ocel | |
| 14 | Bolt | Uhlíková ocel | |
| 15 | Radiální ložisko | - | |
