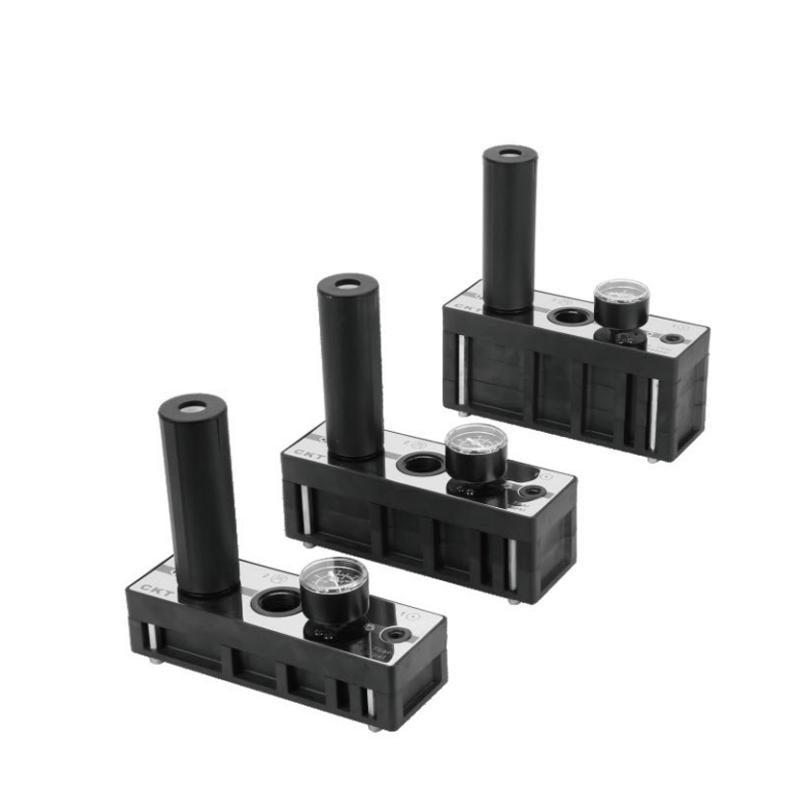

Vícestupňový vakuový generátor řady C
  • Vícestupňový vakuový generátor řady C
Vícestupňový vakuový generátor

Vícestupňový vakuový generátor řady C

Vícestupňový vakuový generátor řady C je typ zařízení, které využívá stlačený vzduch k pohonu a vytváření podtlaku prostřednictvím speciální konstrukce průtokového kanálu. Jeho základním principem je lokální nízkotlaký efekt způsobený vysokorychlostním prouděním vzduchu, který je zvláště vhodný pro scénáře průmyslové automatizace, které vyžadují účinný a kompaktní zdroj vakua a nevyžadují tradiční vakuové čerpadlo.

Hierarchická architektura přeměny energie:

Na rozdíl od jednostupňového generátoru využívá tato řada vícestupňovou sériovou konstrukci přesného průtokového kanálu. Stlačený vzduch expanduje a zrychluje se v každé komoře jeden po druhém a díky superpozici efektu progresivní expanze plynu a Venturiho efektu je dosaženo úplnějšího a gradientního využití energie proudění vzduchu, čímž se získá silnější podtlaková sací kapacita za stejných podmínek přívodu vzduchu.

Optimalizovaná geometrie a charakteristiky proudového pole:

Vnitřní průtokový kanál byl speciálně topologicky optimalizován, včetně konvergující trysky, směšovací komory a postupně se rozšiřující difúzní sekce. Tato geometrická konfigurace může účinně vést proud vzduchu tak, aby vytvořil vysokorychlostní paprsek, čímž se maximalizuje síla a stabilita vytvoření místní nízkotlaké zóny. Specifické obrysy klíčových částí podporují účinné strhávání a transport molekul plynu.

Významná rovnováha mezi účinností a spotřebou plynu:

Vícestupňový mechanismus extrakce energie je základem jeho vysoké účinnosti. Rozložením jediného procesu expanze plynu na více energetických kroků se výrazně zlepší stupeň vakua nebo rychlost čerpání, které lze vytvořit na jednotku spotřeby stlačeného vzduchu. Díky tomu je celková spotřeba plynu při dosažení stejného vakuového výkonu obvykle lepší než u konvenčního jednostupňového generátoru, což odráží lepší provozní ekonomiku.

Spolehlivý vakuový výstup v ustáleném stavu:

Samotná vícestupňová struktura má určitý vyrovnávací a regulační účinek. Při mírných výkyvech zatížení nebo mírných změnách tlaku přívodu plynu vykazuje výstupní úroveň vakua silnější robustnost, která poskytuje stabilnější záruku podtlaku pro automatizované uchopování, adsorpci a další procesy.

Kompaktní topologie a přizpůsobivost zatížení:

Navzdory složité vnitřní struktuře zůstává jeho celkový balíček kompaktní a snadno se integruje do prostorově omezených uspořádání zařízení. Jeho čerpací vlastnosti mu umožňují lépe se přizpůsobit zátěžovým systémům s různou mírou netěsnosti nebo vyžadujícím rychlou tvorbu vakua, zejména pro zpracování obrobků s porézním a nepravidelným povrchem.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Žádný další článek
  • Technické     parametry                                                                     >Doporučený průměr hadice Ømm (délka hadice≤2 mm)
    Model Max. průtok vakua
    (I/min)     		Max.vzduch
    spotřeba
    (I/min)     		Maximální úroveň vakua
    (kPa)     		Úroveň hluku
    (dB(A))     		> Minimální vnitřní průměr hadice v mm (délka trubky ≤ 2 m)
    přívod vzduchu Vakuum Výfuk
    CL25 360 105 -80 65 4 12 12
    CL50 650 210 6 15 15
    CL75 820 315 8 19 22
    CL100 990 420 8 19 22
    CL125 1100 525 10 25 32
    CL150 1300 630 10 25 32
    CL175 1680 735 10 32 40
    CL200 2060 840 10 32 40
    CM25 354 105 -92 4 12 12
    CM50 647 210 6 15 15
    CM75 890 315 8 19 22
    CM100 1100 420 8 19 22
    CM125 1200 525 10 25 32
    CM150 1380 630 10 25 32
    CM175 1490 735 10 32 40
    CM200 1580 840 10 32 40
    CH25 168 156 -98,6 4 12 12
    CH50 365 318 6 15 15
    CH75 504 456 8 19 22

    Vakuum flow(I/min)and Evacuation time(s/L)at different vacuum levels(-kPa)
    Model Vakuum flow(I/min)Evacuation time(s)
    0 10 20 30 40 50 60 70 80 90 98
    CL25 360 210[0,02] 156[0,05] 102[0,1] 54[0,18] 36[0,33] 30[0,33] 21[0,8] - - -
    CL50 650 420[0,01] 265[0,025] 176[0,05] 108[0,09] 72[0,17] 60[0,27] 36[0,4] - - -
    CL75 820 630[0,008] 370[0,017] 245[0,033] 162[0,06] 108[0,11] 90[0,18] 50[0,27] - - -
    CL100 990 740[0,007] 480[0,015] 323[0,029] 206[0,05] 144[0,083] 120[0,13] 70[0,2] - - -
    CL125 1100 848[0,006] 550[0,014] 390[0,026] 240[0,045] 180[0,076] 150[0,11] 87[0,19] - - -
    CL150 1300 910[0,005] 618[0,013] 456[0,022] 280[0,037] 216[0,062] 170[0,095] 102[0,15] - - -
    CL175 1680 1060[0,005] 680[0,012] 510[0,021] 314[0,035] 267[0,06] 190[0,087] 120[0,14] - - -
    CL200 2060 1210[0,004] 740[0,01] 575[0,018] 365[0,03] 294[0,051] 220[0,078] 134[0,12] - - -
    CM25 354 220[0,022] 120[0,062] 78[0,12] 43[0,22] 34[0,37] 25[0,57] 10[1.2] 5[1.9] 0,8[4,2] -
    CM50 647 400[0,011] 240[0,031] 156[0,06] 87[0,11] 69[0,19] 52[0,29] 20[0,6] 10[1.16] 1.6[2.2] -
    CM75 890 600[0,009] 360[0,021] 234[0,04] 131[0,07] 82[0,14] 67[0,19] 30[0,45] 15[0,788] 2,4[1,73] -
    CM100 1100 750[0,006] 480[0,016] 290[0,031] 150[0,063] 109[0,105] 72[0,174] 40[0,3] 20[0,526] 3.2[1.1] -
    CM125 1200 900[0,006] 570[0,014] 350[0,03] 185[0,055] 135[0,092] 89[0,151] 50[0,26] 25[0,46] 4[1,96] -
    CM150 1380 1020[0,005] 601[0,014] 416[0,028] 220[0,047] 163[0,078] 108[0,129] 60[0,22] 30[0,394] 5[0,823] -
    CM175 1490 1120[0,005] 655[0,013] 474[0,026] 255[0,039] 190[0,065] 129[0,108] 70[0,19] 35[0,329] 5,6[0,686] -
    CM200 1580 1200[0,005] 700[0,011] 525[0,022] 290[0,027] 216[0,054] 144[0,1] 80[0,153] 40[0,274] 6,4[0,67] -
    CH25 168 126[0,032] 90[0,075] 54[0,15] 24[0,32] 18[0,64] 12[1.1] 8[1.7] 6[2.6] 5[3.9] 0,3[12]
    CH50 365 292[0,025] 177[0,045] 132[0,1] 69[0,25] 54[0,49] 40[0,73] 29[1.1] 12[1.6] 5[1.6] 0,45[7,8]
    CH75 504 396[0,018] 282[0,033] 162[0,06] 90[0,11] 72[0,18] 51[0,27] 37[0,42] 25[0,62] 6[1.3] 0,6[5,4]

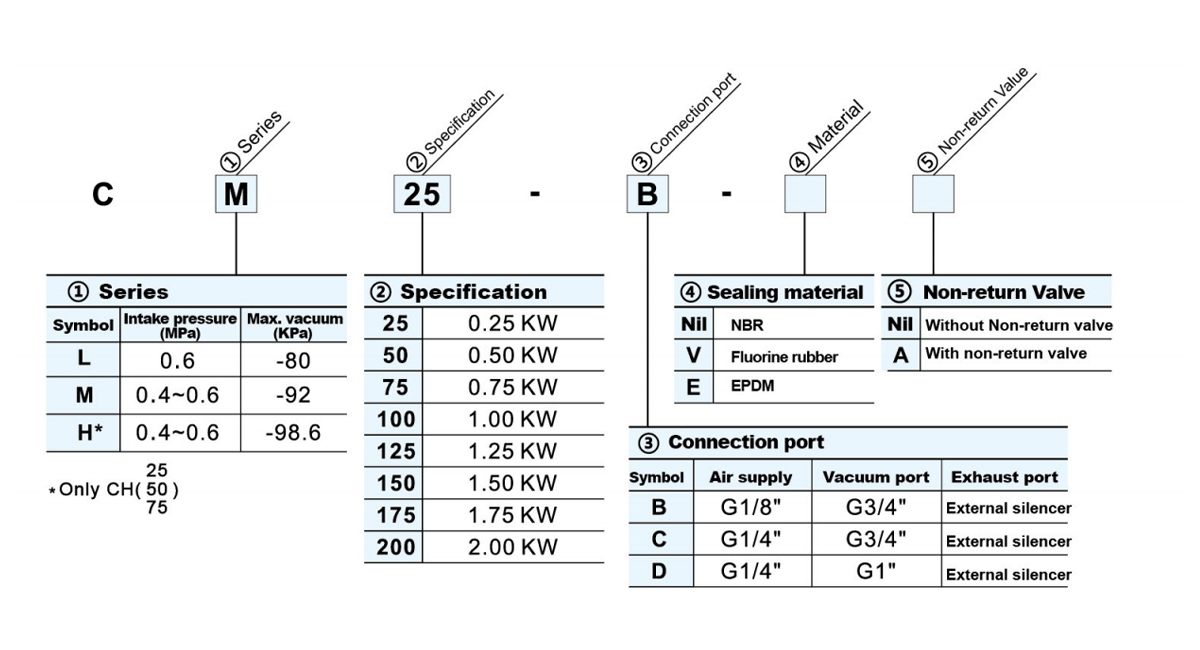

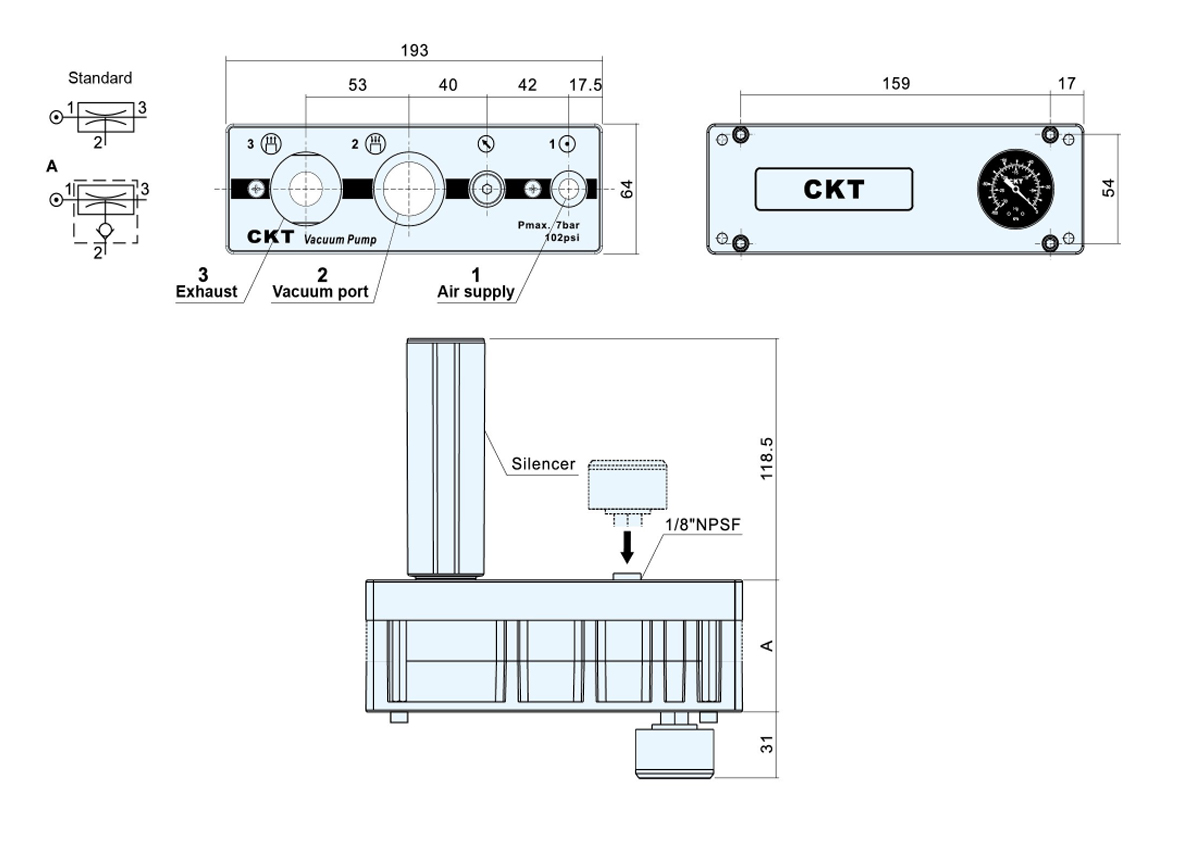

  • Model A
    C□25 45
    C□50
    C□75 65
    C□100
    C□125 85
    C□150
    C□175 105
    C□200

    Model Přívod vzduchu Vakuum Výfuk
    C□□-B G1/8" G3/4" G3/4"
    C□□-C G1/4" G3/4" G3/4"
    C□□-D G1/4" G1" G3/4"

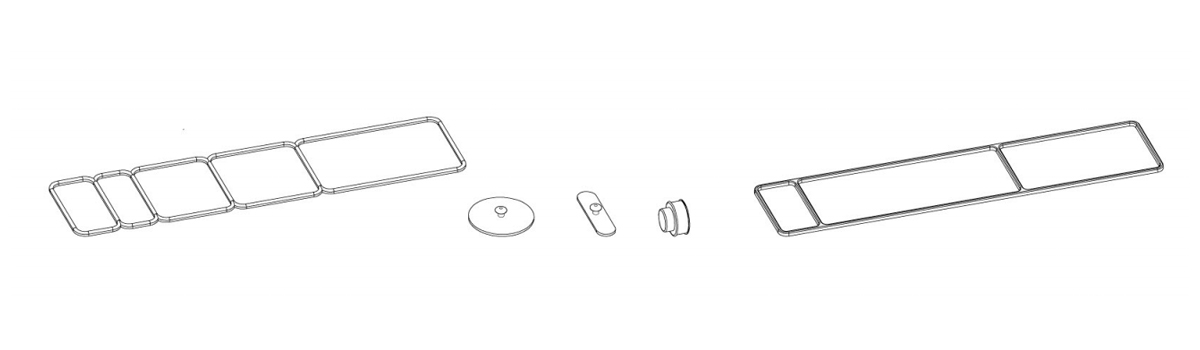

    Utěsnění
    Model NBR Fluorová guma EPDM
    CL(M,H)25 C-SN-25 C-SV-25 C-SE-25
    CL(M,H)75 C-SN-75 C-SV-75 C-SE-75
    CL(M)125 C-SN-125 C-SV-125 C-SE-125
    CL(M)175 C-SN-175 C-SV-175 C-SE-175 $ $
