Tlakový regulační ventil řady GFR Dodavatelé

Domů / Produkty / Součásti pneumatického řízení tlaku / Modulární F.R.L. Jednotky řady G / Tlakový regulační ventil řady GFR

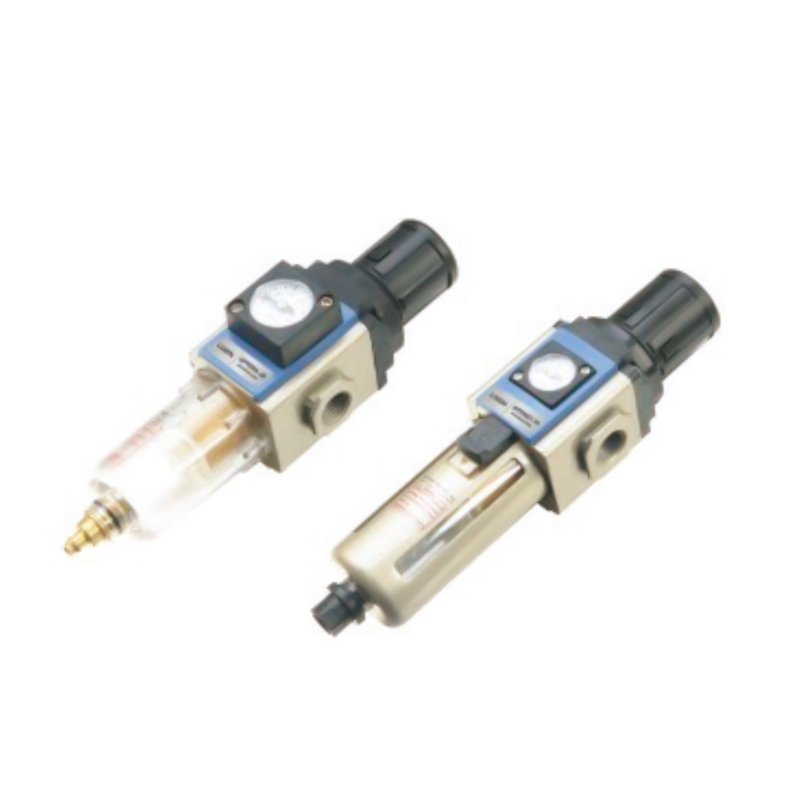

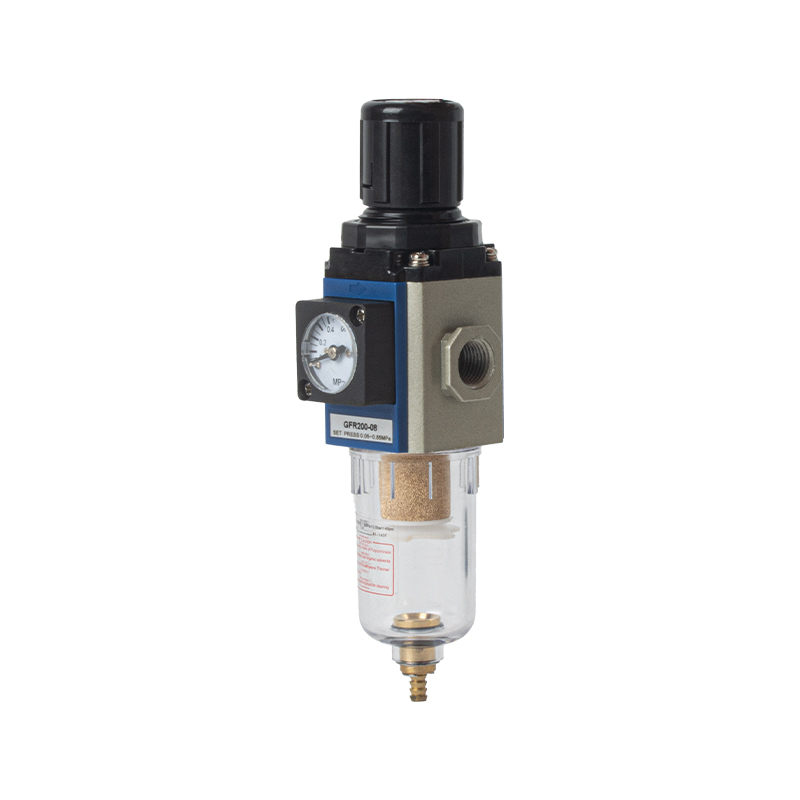

Tlakový regulační ventil řady GFR Tlakový regulační ventil řady GFR
  • Tlakový regulační ventil řady GFR
  • Tlakový regulační ventil řady GFR
Modulární F.R.L. Jednotky řady G

Tlakový regulační ventil řady GFR

1. Zabudovaný čtvercový manometr slouží k úspoře instalačního prostoru (lze použít i externí kruhový manometr);
2. Tlaková samosvorná konstrukce může zabránit narušení nastaveného tlaku vnějšími faktory;
3. Mechanismus regulace tlaku má vyvážený design, díky kterému je regulace tlaku stabilnější, s malým posunem a dobrými tlakovými charakteristikami;
4. Kromě standardní formy je k dispozici také nízkotlaký typ (maximální nastavitelný tlak 0,4 MPA);
5. Jedinečná struktura vedení toku zajišťuje správnou rotaci toku plynu tak, aby efektivněji sdílel kapalinu v plynu a spolehlivě filtroval pevné částice;
6. Přesnost filtrace 5μm a 40μm jsou volitelné;
7. Na výběr jsou tři formy odvodnění: manuální, diferenční tlak a automatické odvodnění;
8. K instalaci lze použít pevný držák.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Kombinace vzduchového filtru řady GFC
DALŠÍ：Maznice řady GL

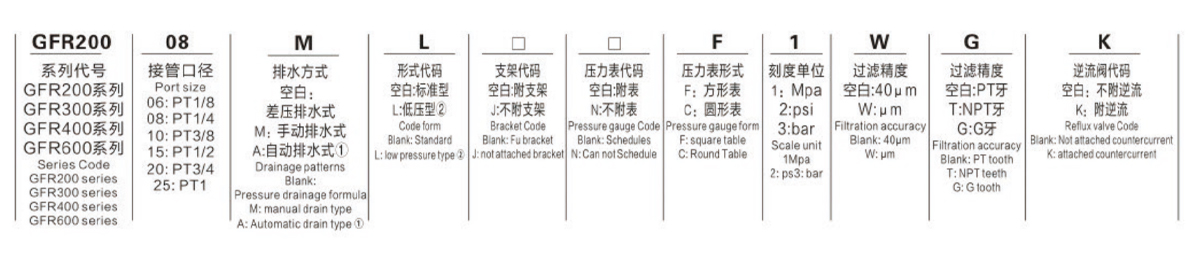

  • Model GFR200-06 GFR200-08 GFR300-08 GFR300-10 GFR300-15 GFR400-10 GFR400-15 GFR600-20 GFR600-25
    Pracovní médium vzduch
    Průměr trubky PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/8 PT1/2 PT3/4 PT1
    Přesnost filtračního prvku 40μm nebo 5μm
    Rozsah provozního tlaku Automatický a diferenční typ odvodnění: 0,15–0,9 MPa (20–130 psi) Typ ručního odvodnění: 0,05–0,9 MPa (7–130 psi)
    Zaručená tlaková odolnost 1,5 Mpa (215 Psi)
    Rozsah provozních teplot -20~70 ℃
    Kapacita nádoby na vodní filtr 10 CC 40 CC 80 CC 230 CC
    Hmotnost 220 g 500 g 1030 g 2400 g $ $

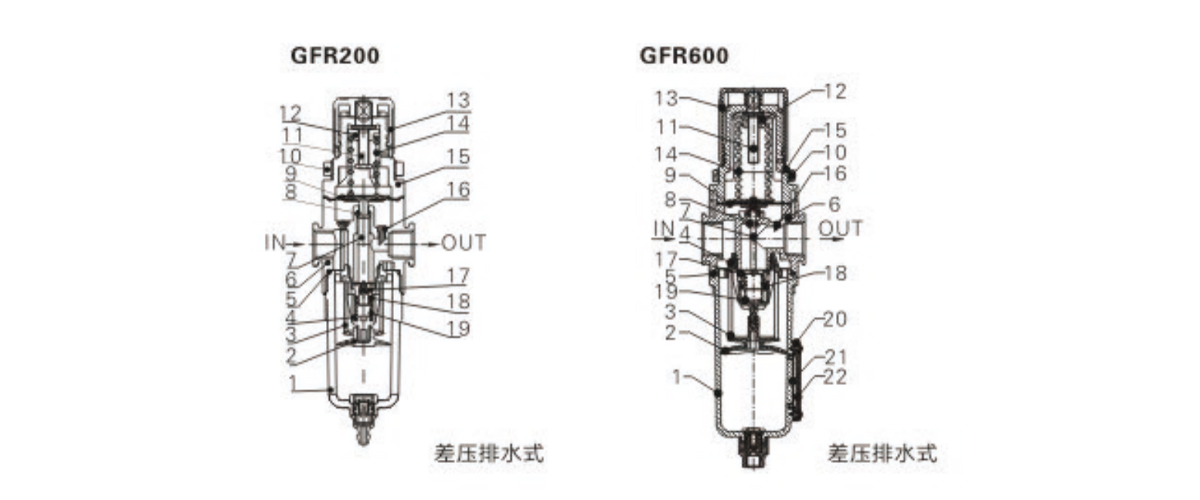

  • Číslo Jméno Materiál Číslo Jméno Materiál
    1 Pohár na vodní filtr Hliníková slitina (GL600) MPC (jiné) 11 Hlavní regulátor tlaku Rychlořezná ocel
    2 Upevňovací sedátko ve tvaru deštníku POM s vysokou viskozitou 12 Hlavní regulátor tlaku hexagonal cap Rychlořezná ocel
    3 Filtrační patrona Slinování bronzových částic (40μm)
    Slinování mosazných částic (GFR600)
    Polypropylenové vlákno     		13 Hlavní regulátor tlaku knob POM
    14 jaro sWc
    15 Hlavní regulátor tlaku seat Hliníková slitina (GFR600MPOM (jiné))
    4 Deflektor POM s vysokou viskozitou 16 Trubka zabraňující zpětnému toku POM
    5 O-kroužek NBR 17 Zástrčka regulátoru tlaku Guma potažená mosazí
    6 Těleso filtru s regulací tlaku Hliníková slitina 18 O-kroužek NBR
    7 Zařízení pro regulaci tlaku Mosaz (GFR600MPOM (jiné) 19 jaro SU304
    8 O-kroužek NBR 20 Ochranný kryt měřiče hladiny kapaliny SPCC
    9 Hlavní tlaková regulační membrána SUS304 potažený pryží 21 Podložka zabraňující úniku kapaliny na měřidlo hladiny kapaliny Guma
    10 Víčko upevňovacího kroužku Hliníková slitina (GFR600)/POM (other) 22 Vnitřní kryt měřiče hladiny kapaliny PC

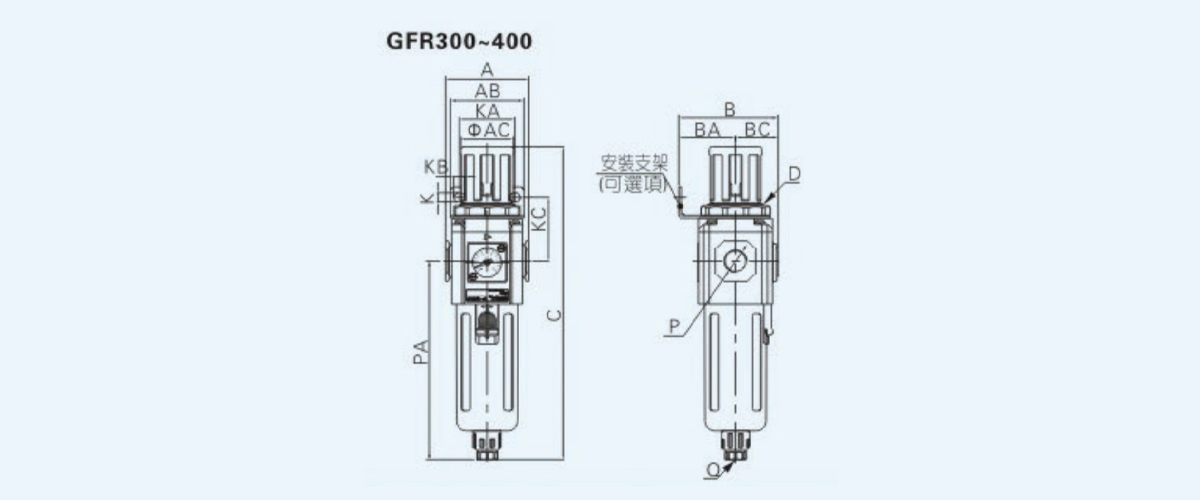

    Model/Symbol A AB AC B BA př.n.l C D
    GFR300-08 60 53 38 72 41 31 225.5 M40×1,5
    GFR300-10 60 53 38 72 41 31 225.5 M40×1,5
    GFR300-15 60 53 38 72 41 31 225.5 M40×1,5
    GFR400-10 80 72 52 90 50 40 270.5 M55×2,0
    GFR400-15 80 72 52 90 50 40 270.5 M55×2,0
