Regulátor tlaku filtru řady AW Dodavatelé

Domů / Produkty / Součásti pneumatického řízení tlaku / Modulární F.R.L. Jednotky řady AC / Regulátor tlaku filtru řady AW

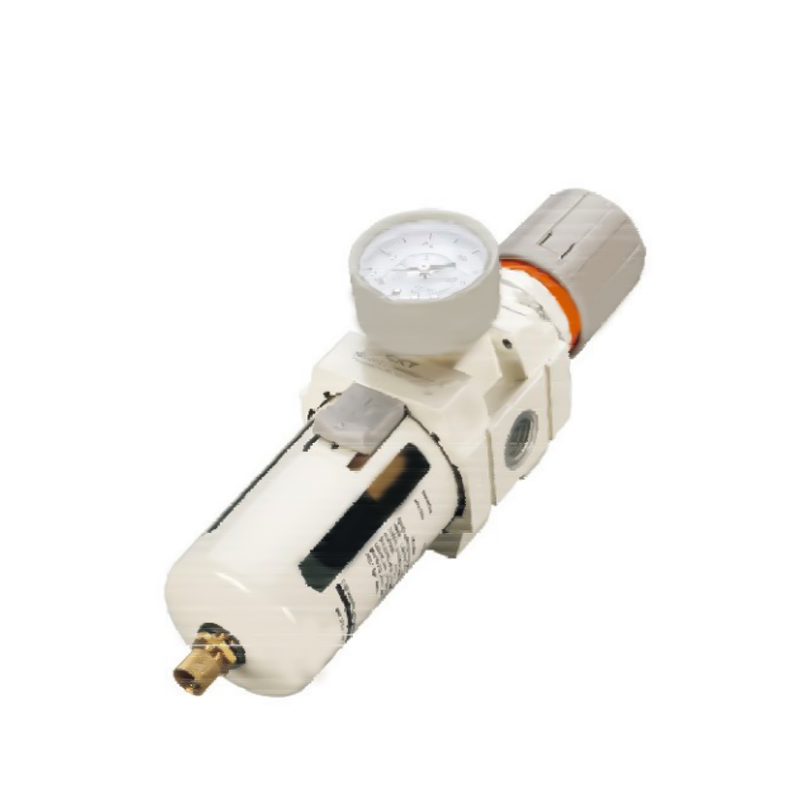

Regulátor tlaku filtru řady AW
  • Regulátor tlaku filtru řady AW
Modulární F.R.L. Jednotky řady AC

Regulátor tlaku filtru řady AW

Regulátor tlaku filtru řady AW je klíčovou komponentou pro zpracování zdroje vzduchu v průmyslových pneumatických systémech. Integruje funkce filtrování a regulace tlaku pro zajištění čistého a tlakově stabilního stlačeného vzduchu pro pohony, což zajišťuje spolehlivost a dlouhodobý provoz systému.

1. Schopnost vícestupňového zachycování nečistot

Vestavěná vysoce účinná filtrační struktura dokáže hluboce oddělit pevné částice a kapalné zbytky ve zdroji vzduchu, čímž se sníží riziko kontaminace potrubí.


2. Řízení dynamické rovnováhy tlaku

Mechanismus regulace tlaku má nízkou hysterezní charakteristiku a rozsah kolísání výstupního tlaku je úzký, což účinně potlačuje tlakový drift způsobený změnami zatížení.


3. Modulární montážní rozhraní

Je přijat standardní design rychlého připojení portu, který je kompatibilní s hlavními rozvody plynu a uspořádáním potrubí, což výrazně zkracuje cyklus instalace na místě.


4. Úplné pokrytí specifikací scénáře

Poskytuje úrovně průtoku řady 2000/3000/4000/5000 pro přizpůsobení pracovním podmínkám pneumatických okruhů různých velikostí.


5. Univerzální přizpůsobení potrubí

Podporuje konfiguraci potrubí s příčným průměrem 1/8" až 1" pro dosažení rychlého kompatibilního nasazení se stávajícími sítěmi dodávek plynu.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Kombinace filtrů řady AC (dva kusy)
DALŠÍ：Maznice řady AL
  • Důkazní tlak 1.5Mpa{15.3kgf/cm²}
    Maximální provozní tlak 1.0Mpa{10.2kgf/cm²}
    Okolní a teplota tekutiny 5~60 ℃
    Clona sítka 5 μm
    Materiál misky Polykarbonát
    Bowl Guard C-AW1000~2000 (bez)       C-AW3000~5000 (s)
    Nastavte rozsah tlaku C-AW1000:0,05~0,7Mpa (0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa (0,51~8,7kgf/cm²)
    Poznámka: 2,10,20,40,70,100μm pro volitelné

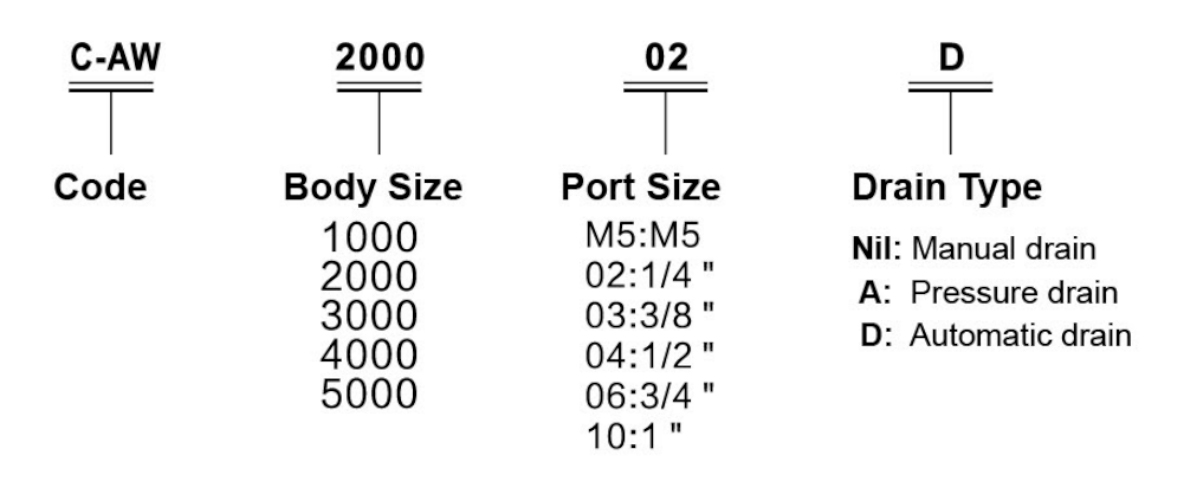

    Model Specifikace
    Hodnocený tok Velikost portu
    Rc(PT)     		Gauge Port Size
    Rc(PT)     		Hmotnost
    (kgf)
    Ruční vypouštění Automatické vypouštění
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Poznámka: 1. Standardní automatický odtok je normálně otevřený (N.O.). Řada C-AW3000~4000 také nabízí možnost normálně zavřeného (N.C.). Minimální provozní tlak je: normálně otevřeno - 0,1 MPa (1 kgf/cm²), normálně zavřeno - 0,15 MPa (1,5 kgf/cm²).
    2. Při napájecím tlaku 0,7 MPa (7,1 kgf/cm²).

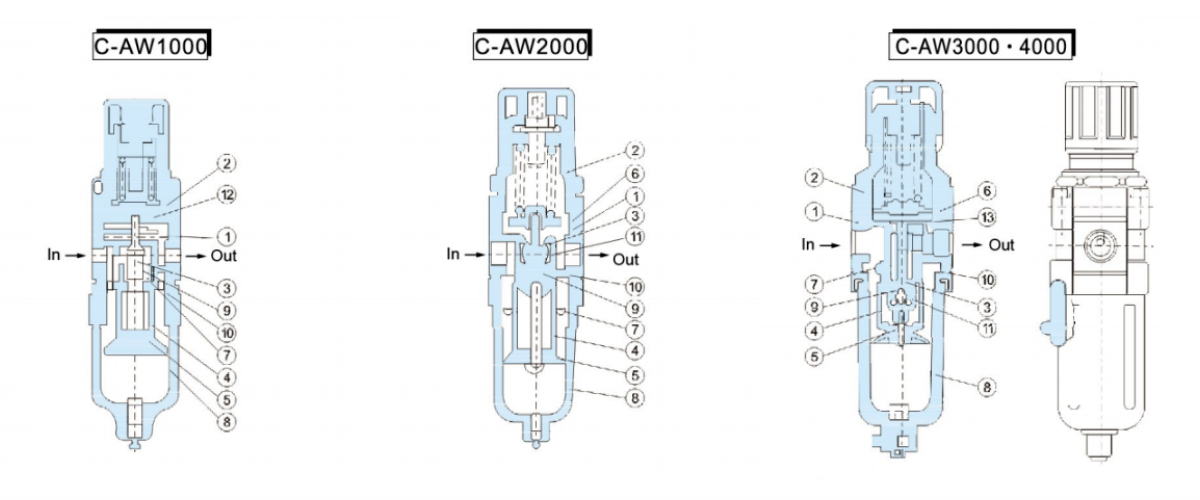

  • Hlavní komponenty
    Položka Jméno Materiál Poznámka
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Tělo Tlakově litý zinek Hliník tlakově litý Hliník tlakově litý Bílá
    2 Kapota metacetaldehyd Hliník tlakově litý Černá

    Komponenty
    Položka Jméno Materiál Číslo dílu
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Sestava ventilu Mosaz NBR - - - - -
    4 Filtrační prvek Pryskyřice - - - - -
    5 Přepážka ABS - - - - -
    6 Montáž membrány NBR - - - - -
    7 Vychylovací deska ABS - - - - -
    8 Montáž mísy Polykarbonát - - - - -
    9 Pružina ventilu Nerezová ocel - - - - -
    10 Tělo O-ring NBR - - - - -
    11 O-kroužek ventilu NBR - - - - -
    12 MY-prsten NBR - - - - -
    13 O-kroužek NBR - - - - -

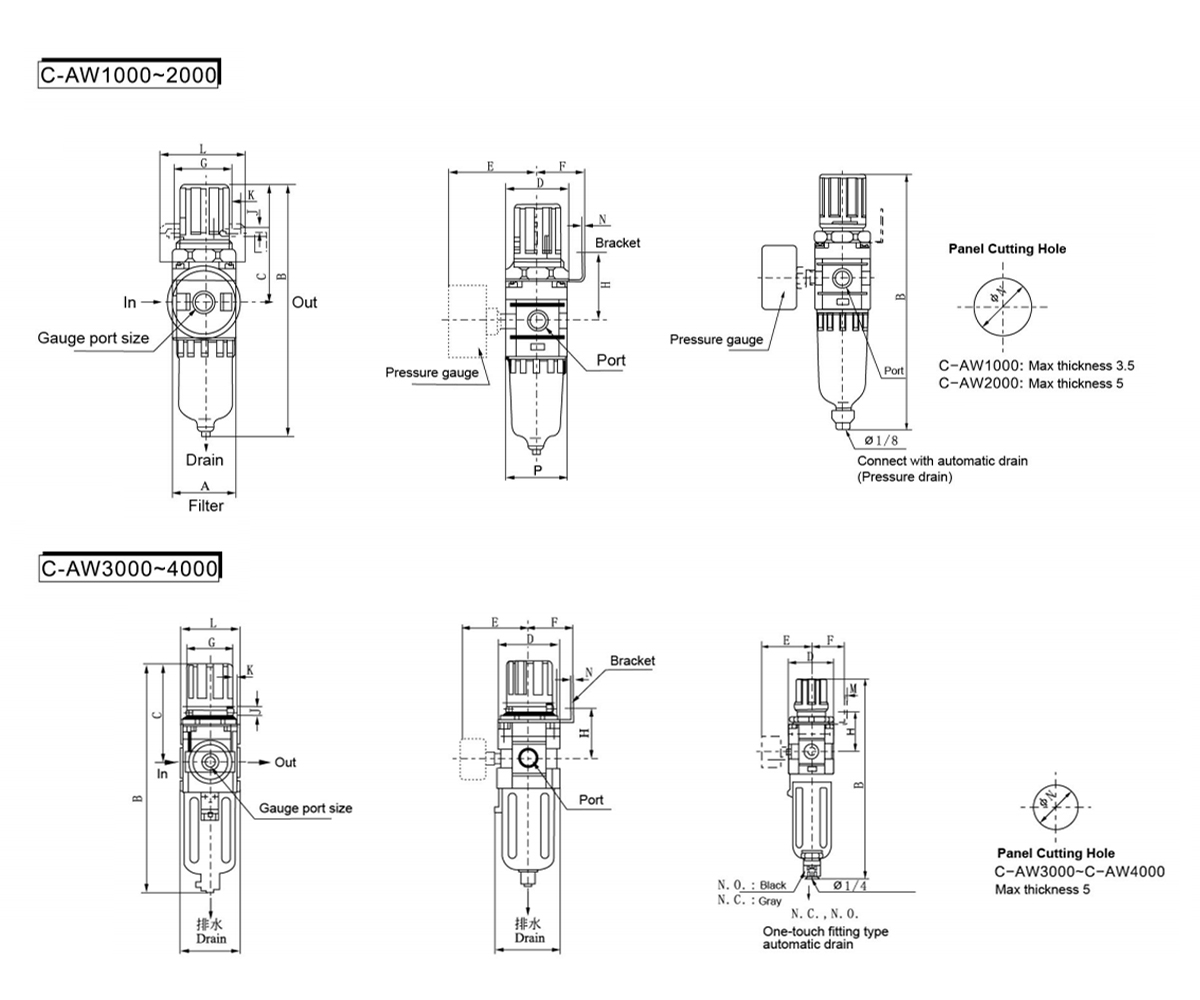

    Model Port
    Velikost     		A B C D E F G H J K L M N P Spojte se s
    Automatické vypouštění
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 · 3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
