Ruční posuvný ventil řady HSV Dodavatelé

Domů / Produkty / Součásti pneumatického ovládání / Ruční regulační ventil / Ruční posuvný ventil řady HSV

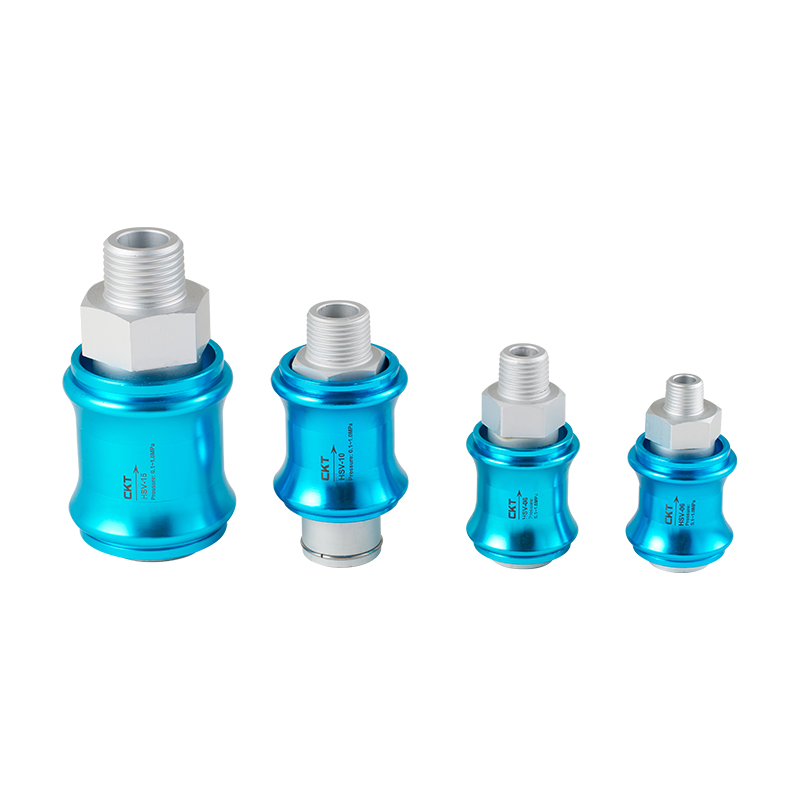

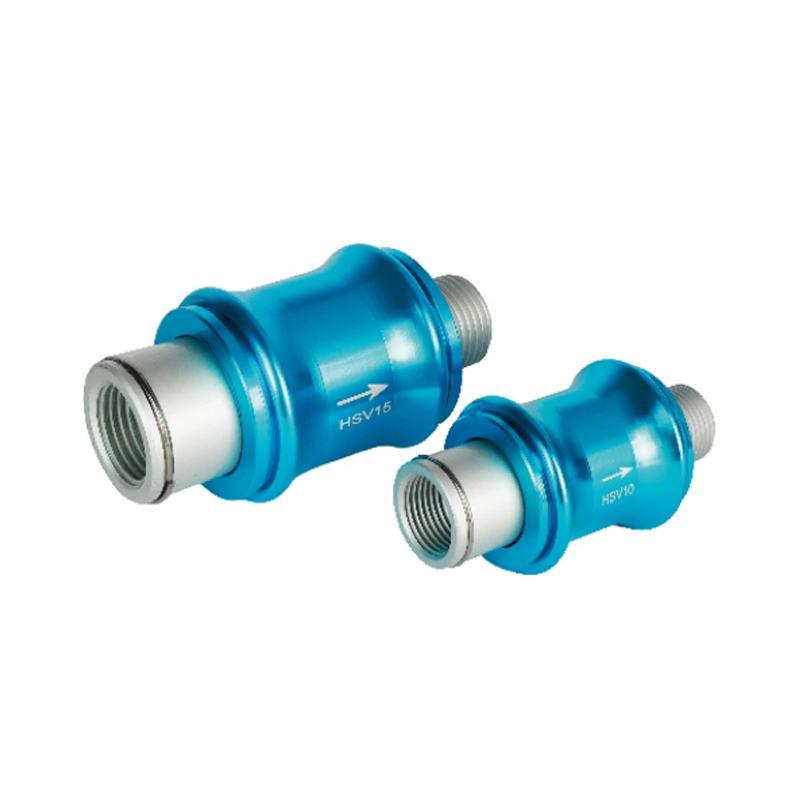

Ruční posuvný ventil řady HSV Ruční posuvný ventil řady HSV
  • Ruční posuvný ventil řady HSV
  • Ruční posuvný ventil řady HSV
Ruční regulační ventil

Ruční posuvný ventil řady HSV

Ruční posuvný ventil řady HSV jako klíčová součást v oblasti řízení tekutin realizuje přepínání průtokové dráhy prostřednictvím jádra posuvného ventilu a díky své kompaktní konstrukci a spolehlivému těsnícímu výkonu splňuje přesné požadavky na řízení průmyslových systémů pro směr proudění média.

Design kompatibilní s rozhraním
Poskytuje více specifikací řešení pro připojení vnitřního a vnějšího závitu, přizpůsobuje se různým specifikacím rozhraní potrubí a zjednodušuje složitost systémové integrace.

Dynamický provozní výkon
Jádro ventilu a tělo ventilu jsou přesně sladěny a nastaveny, koeficient tření během procesu přepínání je nízký, provozní točivý moment je hladký a stabilní a má jasný pocit polohování.

Optimalizace účinnosti průtokového kanálu
Vnitřní průtokový kanál je topologicky optimalizován tak, aby výrazně zvýšil podíl efektivního průtokového průřezu a snížil ztráty energie tekutiny.

Ošetření zpevnění povrchu
Základna ventilového jádra využívá tvrdý eloxovací proces pro zvýšení odolnosti proti opotřebení a tělo ventilu je eloxováno, aby byla zajištěna barevná stálost a ochrana substrátu při dlouhodobých provozních podmínkách.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Prstový ventil řady VHK
DALŠÍ：2poziční 5cestný pneumatický nožní ventil řady 4F
  • Model HSV06 HSV08 HSV10 HSV15
    Pracovní médium Vzduch je filtrován přes 40μm nebo vyšší filtr.
    Akční režim Ruční přímočinné
    Průměr měřidla 23,0 mm²
    (Cv=1,28)     		40,0 mm²
    (Cv=2,20)     		62,0 mm²
    (Cv=3,50)     		140,0 mm²
    (Cv=7,80)
    Efektivní plocha průřezu PT1/8" PT1/4" PT3/8" PT1/2"
    Mazání ne
    Pracovní teplota -20~70 ℃
    Rozsah provozního tlaku 0~1.0Mpa (0~145psi)
    Zaručená tlaková odolnost 1,5 Mpa (215 psi)
    Počet pozic 3 port 2 pozice
    Materiál těla Hliník

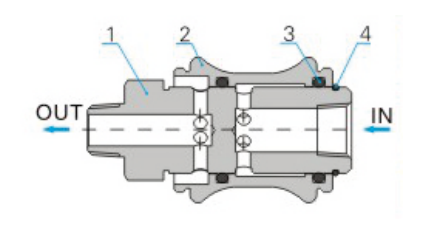

  • ŽÁDNÝ. Označení
    1 Cívka
    2 Tělo
    3 O Příkaz O
    4 Soustředný pojistný kroužek

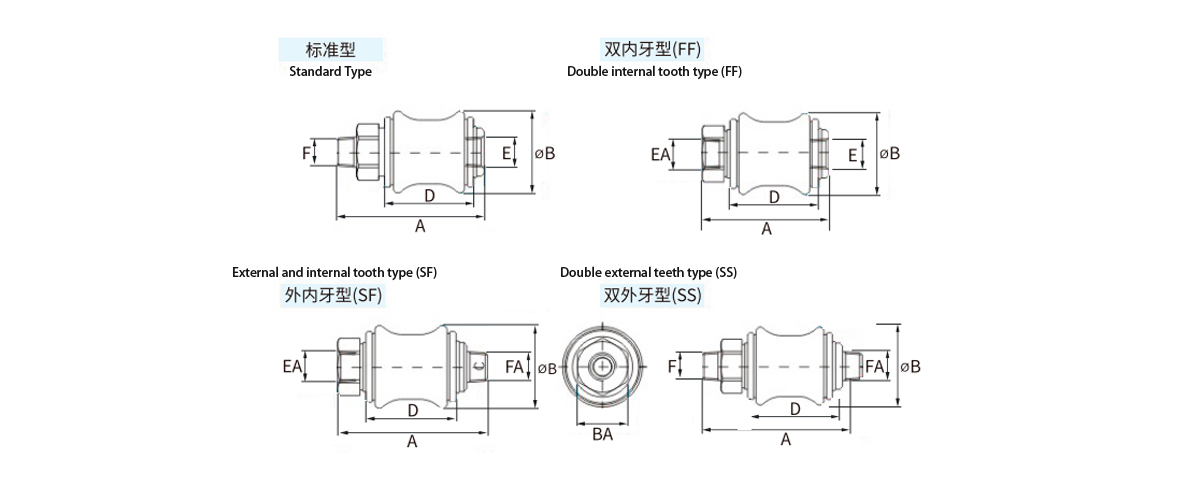

    Model A B BA D E EA F FA
    Standardní Dvojitý vnější typ zubů Dvojitý vnitřní typ zubů Typ vnějšího a vnitřního zubu
    HSV06 50 43 50 57 27.5 17 30 PT1/8 PT1/8 PT1/8 PT1/8
    HSV08 58 47 58 69 30 19 32.5 PT1/4 PT1/4 PT1/4 PT1/4
    HSV10 68.5 55.5 68.5 81.5 35.5 22 39 PT3/8 PT3/8 PT3/8 PT3/8
    HSV15 85.5 70.5 85.5 100.5 44 30 50 PT1/2 PT1/2 PT1/2 PT1/2
