Vícestupňový vakuový generátor řady CT MINI Dodavatelé

Domů / Produkty / Vakuové komponenty / Vícestupňový vakuový generátor / Vícestupňový vakuový generátor řady CT / Vícestupňový vakuový generátor řady CT MINI

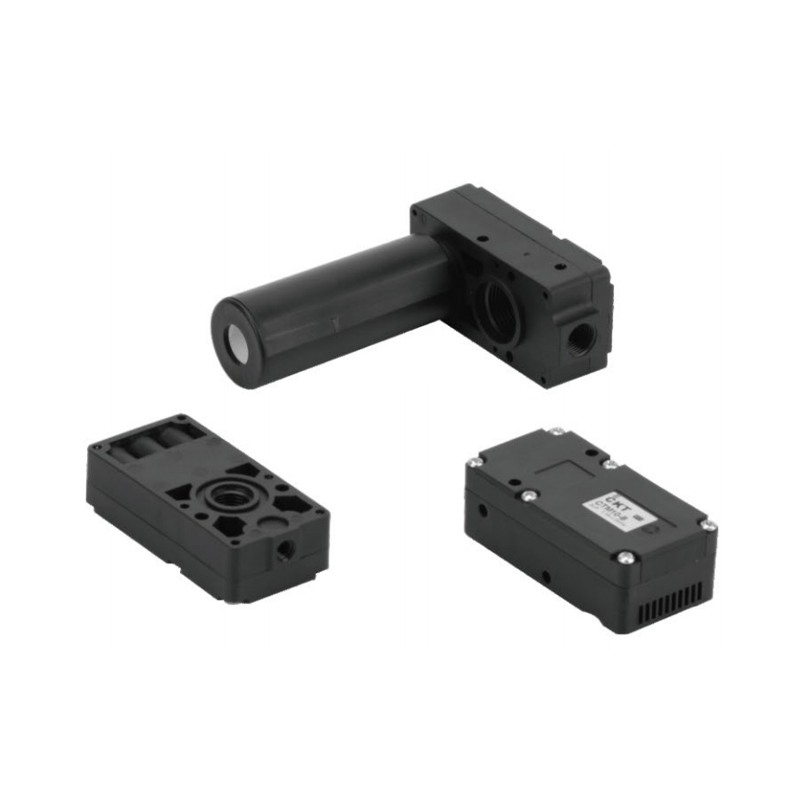

Vícestupňový vakuový generátor řady CT MINI
  • Vícestupňový vakuový generátor řady CT MINI
Vícestupňový vakuový generátor řady CT

Vícestupňový vakuový generátor řady CT MINI

Malé rozměry, nízká hmotnost, snadná instalace.
Používá dvoustupňový difuzér pro úsporu průtoku a zvýšení podtlakového sání.
K dispozici ve dvou specifikacích: vestavěný tlumič a externí tlumič.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Žádný další článek
  • Výkonový parametr
    Model Tlak přívodu vzduchu
    (MPa)     		Max. Úroveň vakua
    (-kPa)     		Max. Průtok vakua
    (l/min)     		Spotřeba vzduchu
    (l/min)     		Úroveň hluku
    (dB(A))     		Doporučený průměr hadice. (mm)
    Přívod vzduchu (P) Vakuum (V)
    CTM05 0,45-0,6 85 35-37 12-20 50-65 6 8
    CTM10 70-75 28-42 55-68 6 10
    CTM   20 141-150 55-85 60-68 8 12
    CTM30 175-220 87-125 60-68 10 12
    CTX   05 93 30-32 18-22 50-65 6 8
    CTX   10 52-63 31-40 55-68 6 10
    CTX   20 100-125 79-89 60-69 $ $ 8 12
    CTX   30 180-185 128-137 60-69 $ $ 10 12

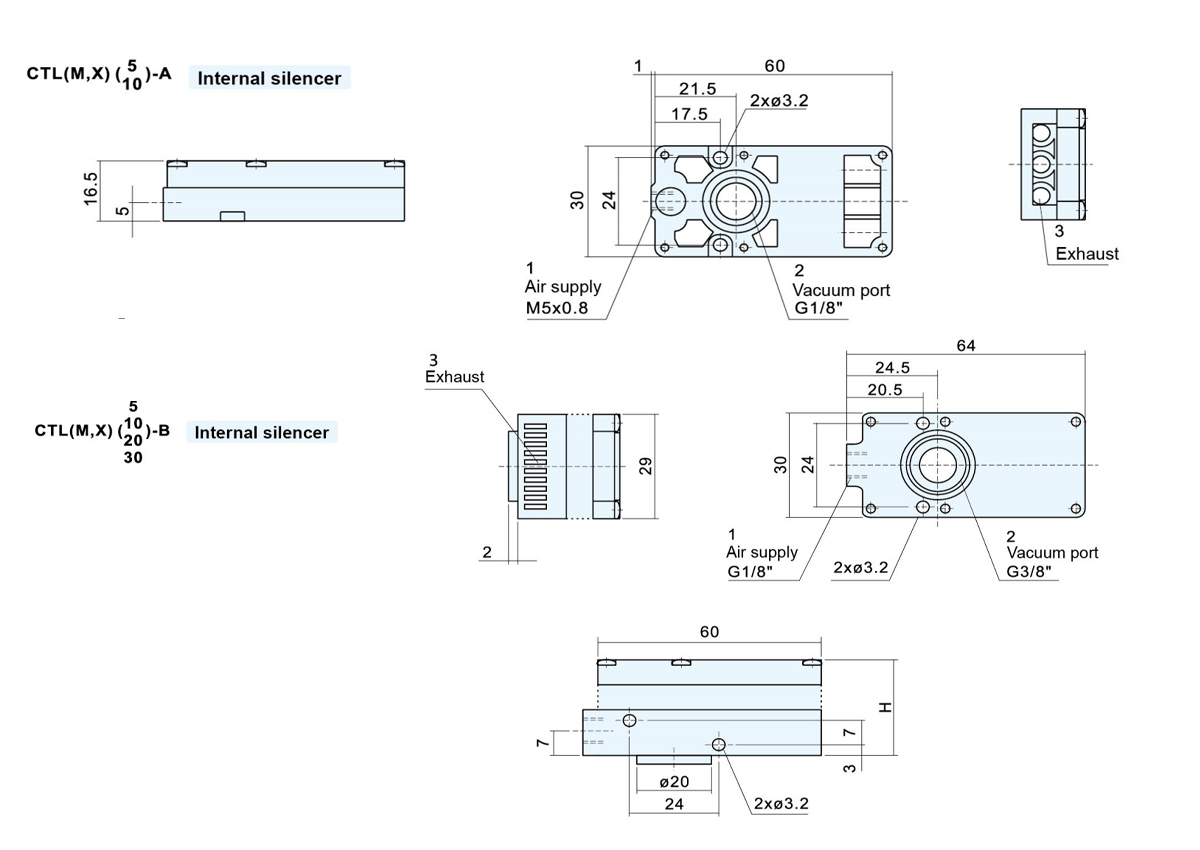

  • Model H
    CTL(M,X)5-B 20.5
    CTL(M,X)10-B 20.5
    CTL(M,X)20-B 28
    CTL(M,X)30-B 35.5

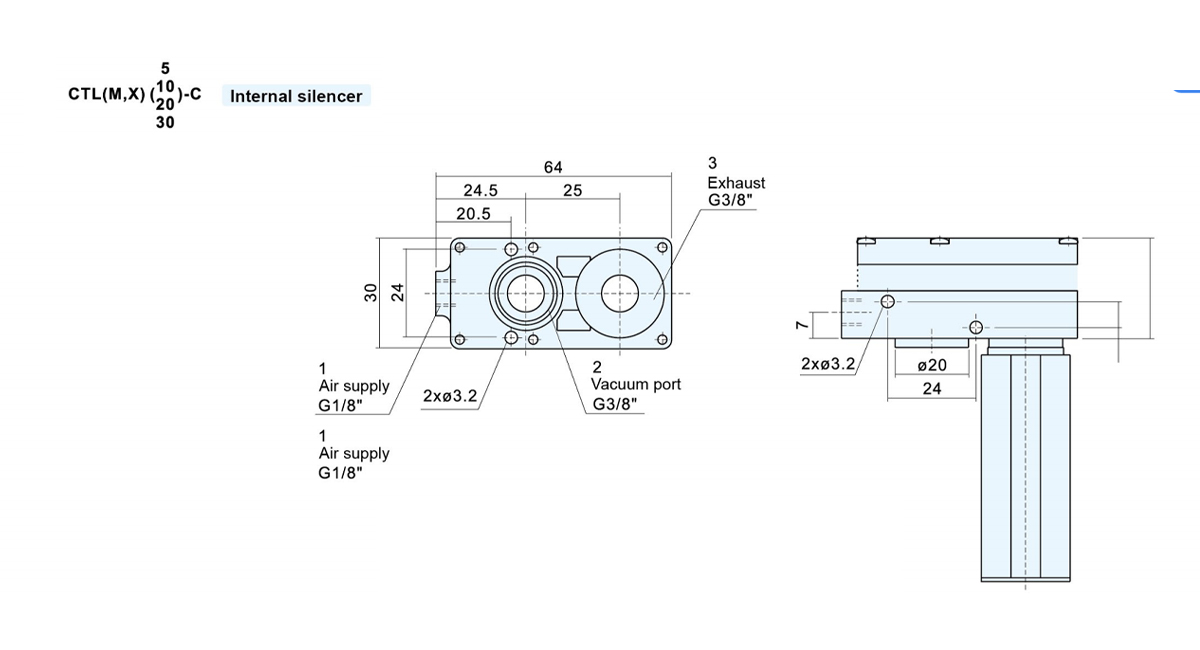

    Model H
    CTL(M,X)5-C 20.5
    CTL(M,X)10-C 20.5
    CTL(M,X)20-C 28
    CTL(M,X)30-C 35.5

    Model množství
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Materiál Model
    NBR CT-S1
    Fluorová guma CT-S1-V
    EPDM CT-S1-E

    Model množství
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Materiál Model
    NBR CT-S2
    Fluorová guma CT-S2-V
    EPDM CT-S2-E

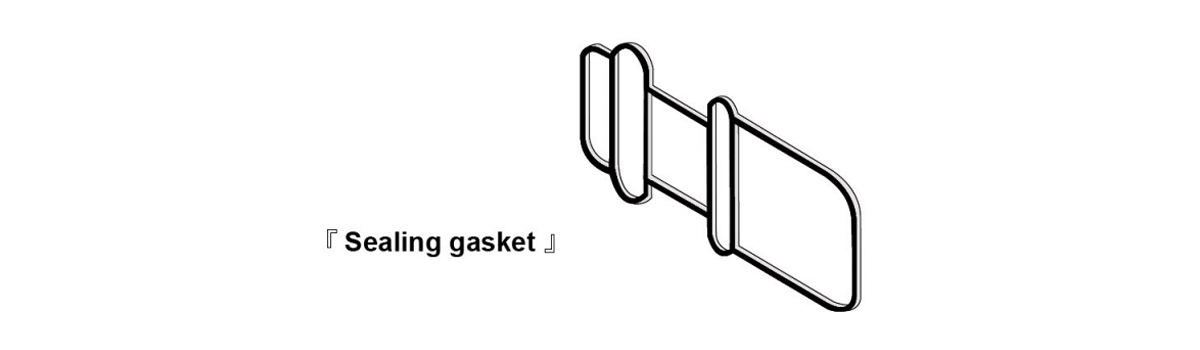

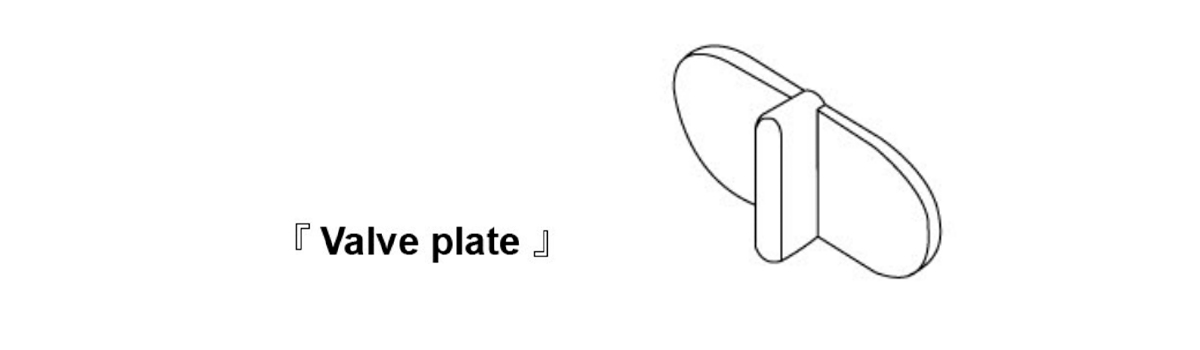

    Sada obsahuje těsnící těsnění, těsnící ventilové desky a kovové filtrační desky.
    Model NBR Fluorový kaučuk EPDM
    CTL(M,X)5 CT-SN-10 CT-SV-10 CT-SE-10
    CTL(M,X)10
    CTL(M,X)20 CT-SN-20 CT-SV-20 CT-SE-20
    CTL(M,X)30 CT-SN-30 CT-SV-30 CT-SE-30

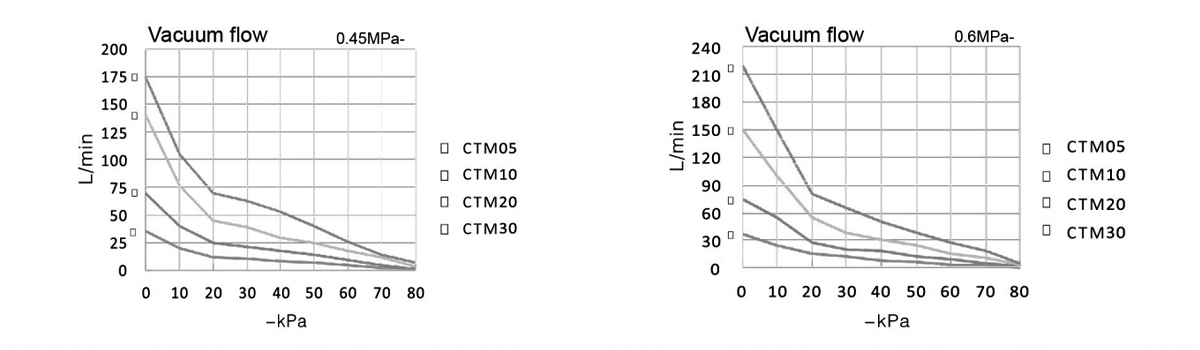

    Průtok podtlaku řady CTM (l/min) při různých úrovních podtlaku (-kPa)
    Model vzduch
    napájecí tlak
    (MPa)     		vzduch
    spotřeba
    (l/min)     		0 10 20 30 40 50 60 70 80 Max.
    Úroveň vakua
    (-kPa)
    CTM05 0.45 12 35 20.5 12 10.5 8.5 6.5 4.5 2.5 0.8 85
    CTM10 28 70 40.5 25 21 18 14 9.5 5 1.3
    CTM 20 55 141 77 45 39.5 29.5 25 17.5 12 3
    CTM30 0.5 87 175 105 70 63 53 40 26 14 6.5
    CTM05 0.6 20 37 25 15.5 12 8 6 4 2.7 0.6
    CTM10 42 75 55 27 20 18 12 9 5 2
    CTM 20 85 150 100 55 38 30 24 16 11 3.2
    CTM30 125 220 150 81 65 50 38 27 18 5

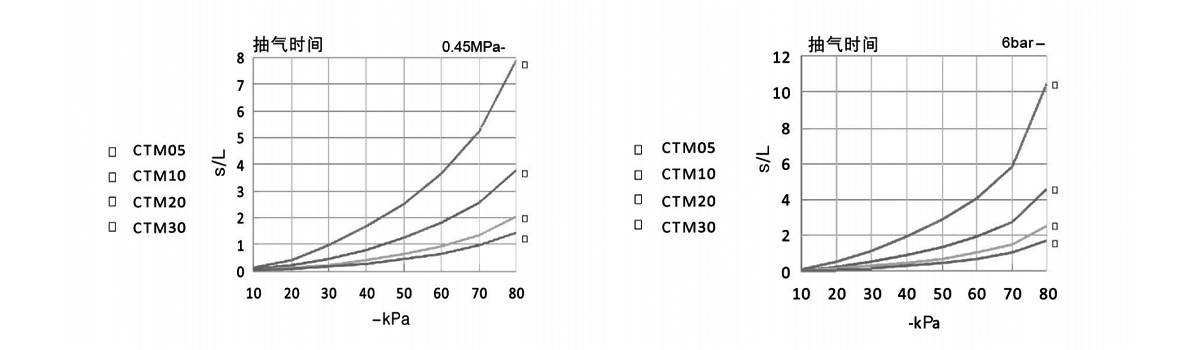

    Řada CTM Doba evakuace (s/L) k dosažení různých úrovní vakua (-kPa)
    Model vzduch   Supply
    Tlak
    (MPa)     		vzduch
    Spotřeba
    (l/min)     		10 20 30 40 50 60 70 80 Max.
    Úroveň vakua
    (-kPa)
    CTM 05 0.45 12 0.11 0.42 0.95 1.66 2.5 3.65 5.25 7.89 85
    CTM 10 28 0.08 0.2 0.44 0.8 1.24 1.8 2.55 3.8
    CTM 20 55 0.04 0.12 0.23 0.41 0.65 0.93 1.33 2.03
    CTM 30 0.5 87 0.03 0.09 0.16 0.27 0.43 0.66 0.95 1.43
    CTM 05 0.6 20 0.13 0.51 1.15 1.93 2.87 4.09 5.84 10.46
    CTM 10 42 0.03 0.23 0.53 0.92 1.37 1.95 2.77 4.62
    CTM 20 85 0.02 0.15 0.28 0.46 0.71 1.02 1.48 2.55
    CTM 30 125 0.02 0.08 0.14 0.31 0.49 0.69 1.02 1.75

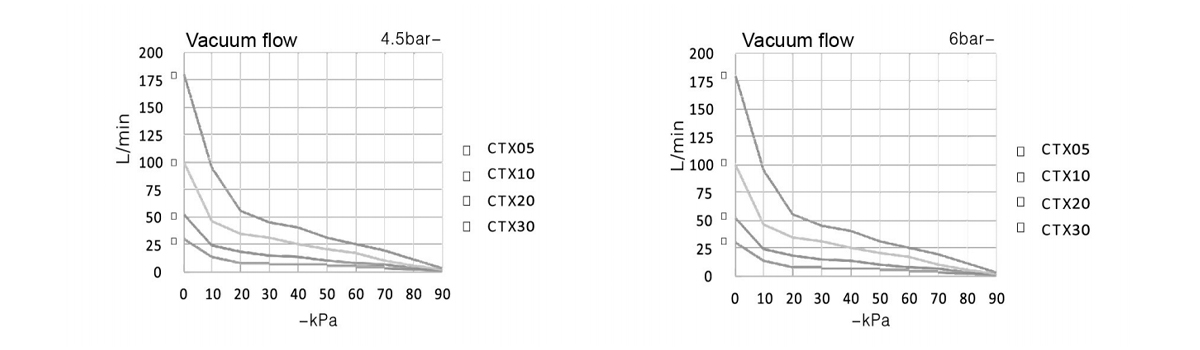

    CTX Series Vakuový průtok (l/min) při různých úrovních vakua (-kPa)
    Model vzduch   Supply
    Tlak
    (MPa)     		vzduch
    Spotřeba
    (l/min)     		0 10 20 30 40 50 60 70 80 90 Max.
    Úroveň vakua
    (-kPa)
    CTX 05 $ $ 0.45 18 30 13 7.5 7 6 5 4 3.2 1.8 0.4 92
    CTX 10 31 52 24 18 15 13 10.5 8 6 2.5 0.8
    CTX 20 79 100 46 34 30.5 25 21 17 10.5 5 1.6
    CTX 30 0.5 128 180 95 55 45.5 40.5 30.5 25 19 11.5 3
    CTX 05 $ $ 0.6 22 32 20 8.5 7.5 6 5 4 3 1.5 0.15
    CTX 10 40 63 36 18 16 12.5 10.5 8.5 6 3.5 0.5
    CTX 20 89 125 73 35 30 25 22 18 12 7 0.9
    CTX 30 137 185 103 51 46 38 31 25 19 12 1.8

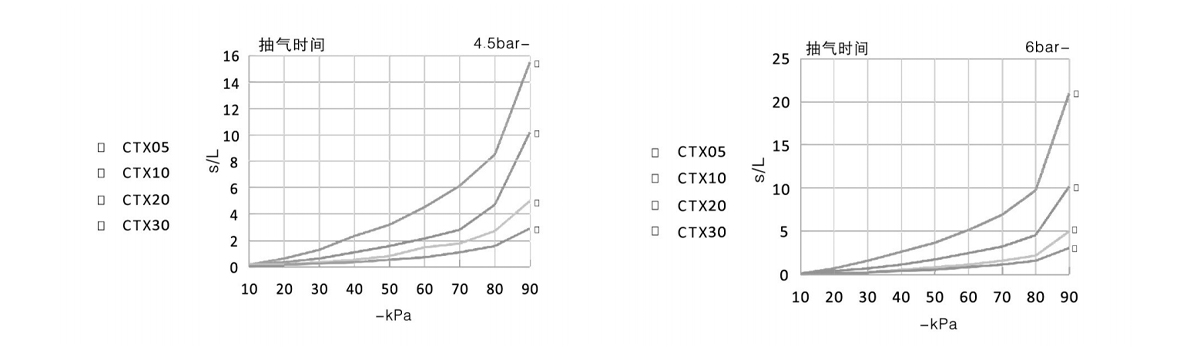

    Řada CTX Doba evakuace (s/L) pro dosažení různých úrovní vakua (-kPa)
    Model vzduch Supply
    Tlak
    (MPa)     		vzduch
    Spotřeba
    (l/min)     		10 20 30 40 50 60 70 80 90 Max.
    Úroveň vakua
    (-kPa)
    CTX 05 $ $ 0.45 18 0.13 0.6 1.26 2.3 3.2 4.5 6.15 8.5 15.5 92
    10 31 0.11 0.3 0.65 1.1 1.55 2.15 2.85 4.7 10.2
    20 79 0.09 0.16 0.32 0.55 0.8 1.5 1.8 2.7 5
    30 0.5 128 0.06 0.12 0.23 0.36 0.53 0.76 1.1 1.6 2.9
    CTX 05 $ $ 0.6 22 0.15 0.71 1.52 2.54 3.72 5.12 6.95 9.70 21 93
    10 40 0.09 0.32 0.71 1.18 1.74 2.4 3.26 4.55 10.2
    20 89 0.046 0.15 0.31 0.52 0.77 1.08 1.54 2.15 4.92
    30 137 0.025 0.123 0.23 0.38 0.58 0.82 1.11 1.54 3
