Vakuový generátor řady ZH
  • Vakuový generátor řady ZH
Základní vakuový ejektor

Vakuový generátor řady ZH

Vakuový generátor řady ZH je pneumatická součást, která dobře funguje v oblasti průmyslové automatizace. Díky svému jedinečnému designu a vynikajícímu výkonu je široce používán v různých scénářích, které vyžadují vakuové prostředí.

Vlastnosti produktu
1. Různé průměry trysek: Tato řada nabízí různé průměry trysek v rozsahu od φ0,5 do φ2,0. Tento bohatý výběr umožňuje uživatelům flexibilně vybírat podle konkrétních požadavků na průtok, ať už se jedná o scénář aplikace s malým průtokem nebo velkým průtokem, mohou najít vhodnou konfiguraci.

2. Kompaktní a lehký design: Tryska a tělo mají integrovanou tvarovanou pryskyřičnou strukturu, která je nejen lehká, ale také se snadno instaluje. Tento design pomáhá šetřit místo a je zvláště vhodný pro pracovní prostředí s přísnými požadavky na velikost a hmotnost zařízení.

3. K dispozici je více typů: včetně skříňového typu (vestavěný tlumič) a typu s přímým výfukem (bez tlumiče), aby vyhovovaly potřebám různých uživatelů pro kontrolu hluku a způsoby instalace.

4. Efektivní vytváření vakua: Dokáže rychle vytvořit vysoké vakuum a některé modely mají maximální podtlak - 88 kPa (tlakový typ) a - 53 kPa (průtokový typ), což poskytuje silnou záruku sání pro různé adsorpční a manipulační operace.

5. Konstrukce rychlého konektoru: Díky rychlospojce je připojení potrubí pohodlnější, výrazně zkracuje dobu instalace a uvedení do provozu a zvyšuje efektivitu práce.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Vakuový generátor řady ZU
  • Položka Průměr trysky
    (mm)     		Průtok sání (l/min) Spotřeba vzduchu
    (l/min)     		Úroveň podtlaku (kPa) Tlak přívodu vzduchu
    (MPa)
    S L S L
    C-ZH05□ Ø0,5 5 8 13 -88 -48 0.45
    C-ZH07□ Ø0,7 12 20 23
    C-ZH10□ Ø1,0 24 34 46
    C-ZH13□ Ø1,3 40 70 78
    C-ZH15□ Ø1,5 55 75 95 -53
    C-ZH18□ Ø1,8 65 110 150
    C-ZH20□ Ø2,0 85 135 185

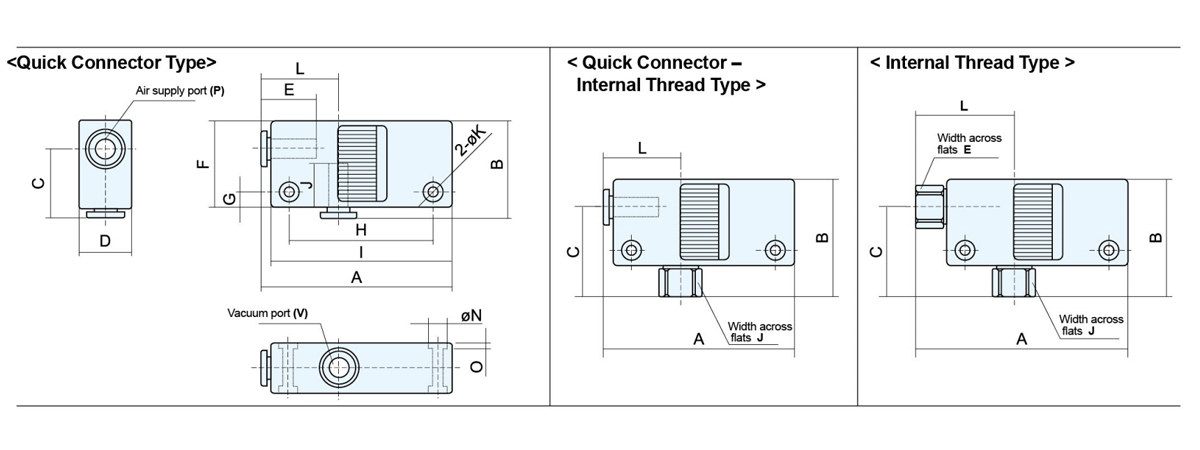

  • Model A B C D E F G H I J ØK L ØN 0 P V
    C-ZH05B□-06-06 60 31 22 16 17 28 5 47 57 17 3.2 24 5.8 2 Ø6 Ø6
    C-ZH07B□-06-06
    C-ZH10B□-06-06 63 32 23 18 29 50 60 26
    C-ZH13B□-08-10 78 38.5 27.5 23 18.5 35 7 61 75 21 4.2 28 7.5 3 Ø8 Ø10
    C-ZH05B□-06-01 60 38.5 29.5 16 17 28 5 47 57 12 3.2 24 5.8 2 Ø6 Rc1/8
    C-ZH07B□-06-01
    C-ZH10B□-06-01 63 39.5 30.5 18 29 50 60 26
    C-ZH13B□-08-02 78 50 39 23 18.5 35 7 61 75 17 4.2 28 7.5 3 Ø8 Rc1/4
    C-ZH05B□-01-01 67.5 38.5 29.5 16 12 28 5 47 57 12 3.2 31.5 5.8 2 Rc1/8 Rc1/8
    C-ZH07B□-01-01
    C-ZH10B□-01-01 70.5 39.5 30.5 18 29 50 60 33.5
    C-ZH13B□-01-02 86.5 50 39 23 14 35 7 61 75 17 4.2 36.5 7.5 3 Rc1/4

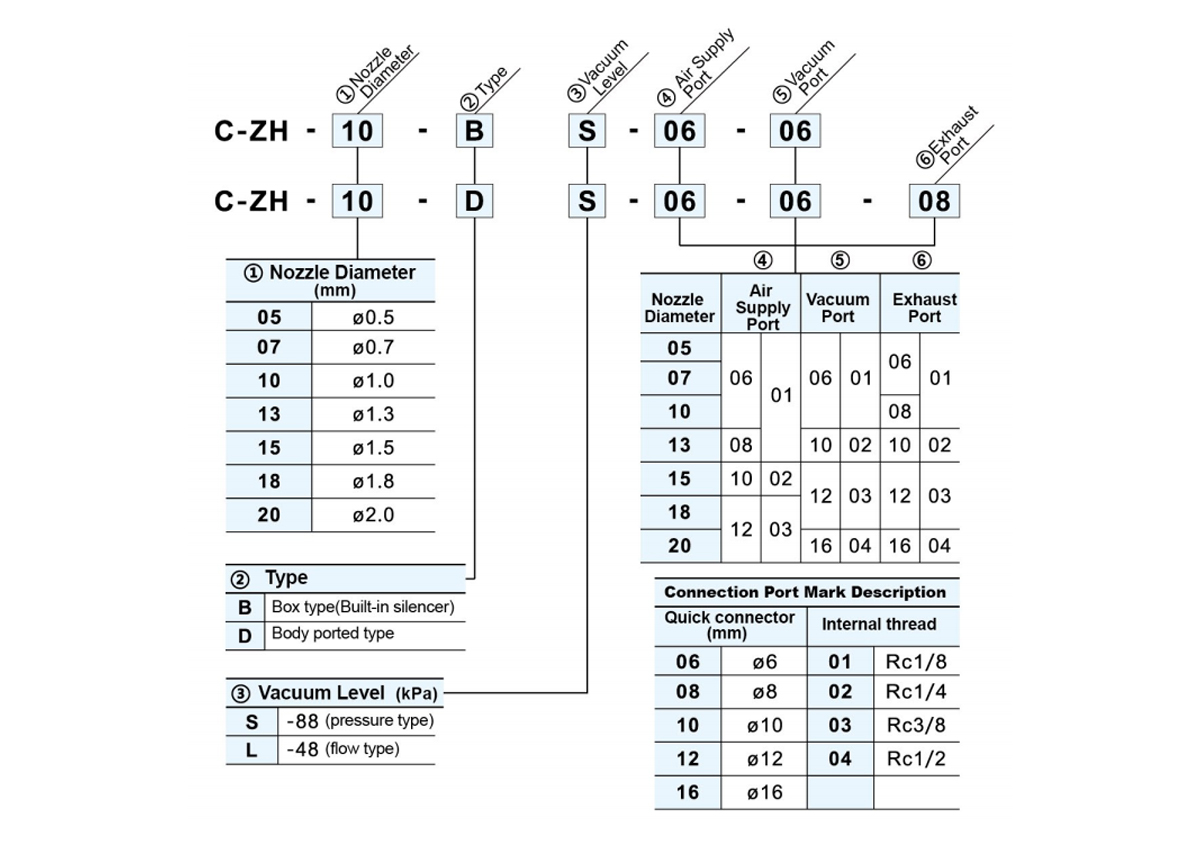

    □S:Tlakový typ L:Typ s velkým průtokem

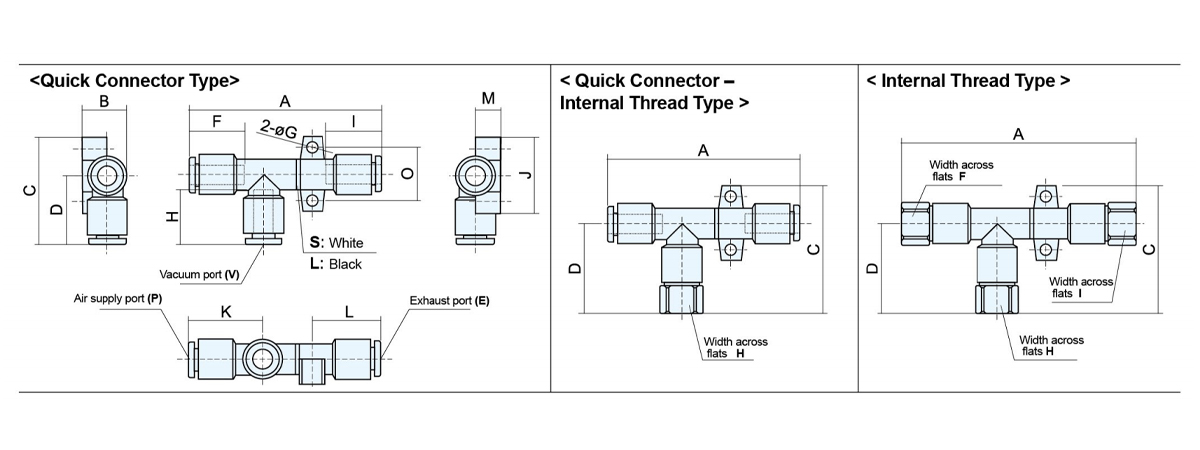

    Model A B C D E F ØG H 1 J K L N 0 P V
    C-ZH05D□-06-06-06 58.5 14.2 34 22 Ø6 17 3.2 17 17 24 24 21 7.8 17 Ø6 Ø6
    C-ZH07D□-06-06-06 61
    C-ZH10D□-06-06-08 66/70 17.2 37 23 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-10-10 74,5/79,5 20 42.5 27.5 Ø10 18.5 4.2 21 21 30 30 27 10.7 22 Ø8 Ø10
    C-ZH15D□-10-12-12 93.3 22.45 47 29.5 Ø12 21 4.2 22 22 35 35 32.8 12 27 Ø10 Ø12
    C-ZH05D□-06-01-06 58.5 14.2 41.5 29.5 Ø6 17 3.2 12 17 24 24 21 7.8 17 Ø6 Rc1/8
    C-ZH07D□-06-01-06 61
    C-ZH10D□-06-01-08 66/70 17.2 44.5 30.5 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-02-10 74,5/79,5 20 54 39 Ø10 18.5 4.2 17 21 30 30 27 10.7 22 Ø8 Rc1/4
    C-ZH15D□-10-03-12 93.3 22.45 58.5 41 Ø12 21 4.2 19 22 35 35 32.8 12 27 Ø10 Rc3/8
    C-ZH05D□-01-01-01 73.5 14.2 41.5 29.5 Rc1/8 12 3.2 12 12 24 31.5 28.5 7.8 17 Rc1/8 Rc1/8
    C-ZH07D□-01-01-01 76
    C-ZH10D□-01-01-01 82/86 17.2 44.5 30.5 4.2 14 28 33.5 33 9.6 20
    C-ZH13D□-01-02-02 94,5/99,5 20 54 39 Rc1/4 14 4.2 17 17 30 36.5 38.5 10.7 22 Rc1/4
    C-ZH15D□-02-03-03 116.5 22.45 58.5 41 Rc3/8 17 4.2 19 19 35 43 44.5 12 27 Rc1/4 Rc3/8
    □S:Tlakový typ L:Typ s velkým průtokem   Mark:S type size/L type size

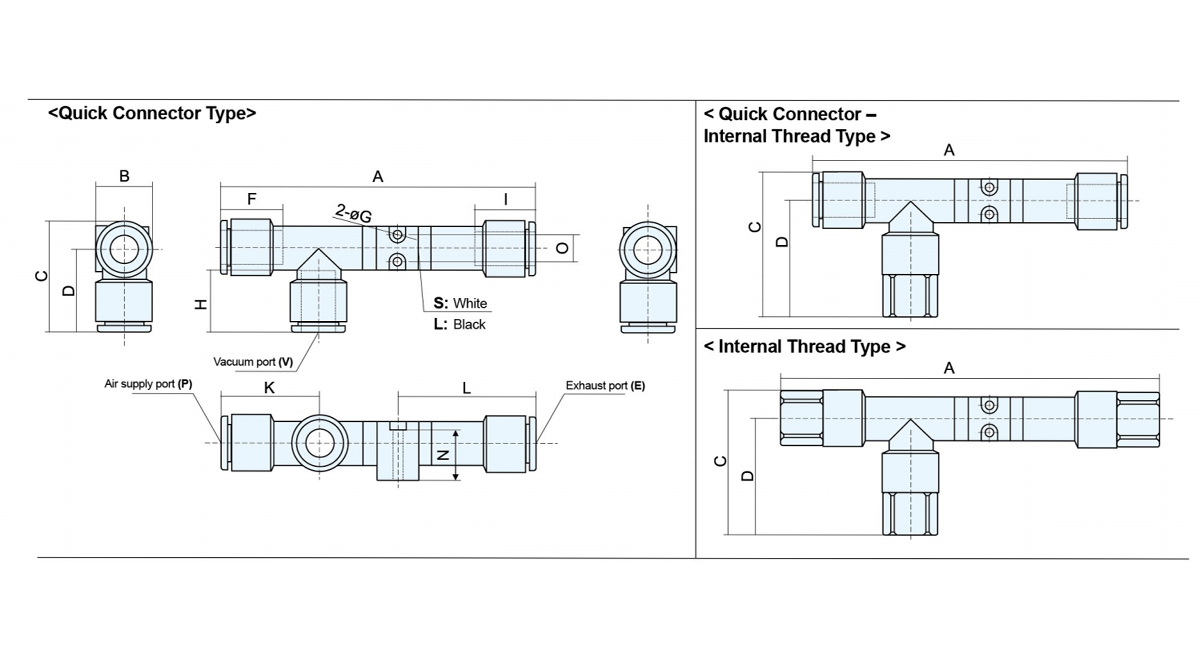

    Model A B C D E F G H I K L N 0 P V
    C-ZH18D□-12-12-12 114 20.95 40.95 30.5 Ø12 22 3.5 22 22 35.5 50 17 10 Ø12 Ø12
    C-ZH20D□-12-16-16 124.6 26.75 45.95 32.7 Ø16 25 25 38.5 54.3 21.7 12 Ø16
    C-ZH18D□-12-03-12 114 20.95 52.45 42 Ø12 19 22 35.5 50 17 10 Rc3/8
    C-ZH20D□-12-04-16 124.6 26.75 60.95 47.7 Ø16 24 25 38.5 54.3 21.7 12 Rc1/2
    C-ZH18D□-03-03-03 133 20.95 52.45 42 Rc3/8 19 19 19 47 57.5 17 10 Rc3/8 Rc3/8
    C-ZH20D□-03-04-04 151.1 26.75 60.95 47.7 Rc1/2 24 24 50 69.3 22 12 Rc1/2
    □S:Tlakový typ L:Typ s velkým průtokem
