Regulační ventil otáček řady AS s rychlovýměnným konektorem (přímý typ) Dodavatelé

Domů / Produkty / Pneumatické příslušenství / Ventil řízení průtoku/zpětný ventil / Ventil regulace průtoku řady AS / Regulační ventil otáček řady AS s rychlovýměnným konektorem (přímý typ)

Regulační ventil otáček řady AS s rychlovýměnným konektorem (přímý typ) Regulační ventil otáček řady AS s rychlovýměnným konektorem (přímý typ)
  • Regulační ventil otáček řady AS s rychlovýměnným konektorem (přímý typ)
  • Regulační ventil otáček řady AS s rychlovýměnným konektorem (přímý typ)
Ventil regulace průtoku řady AS

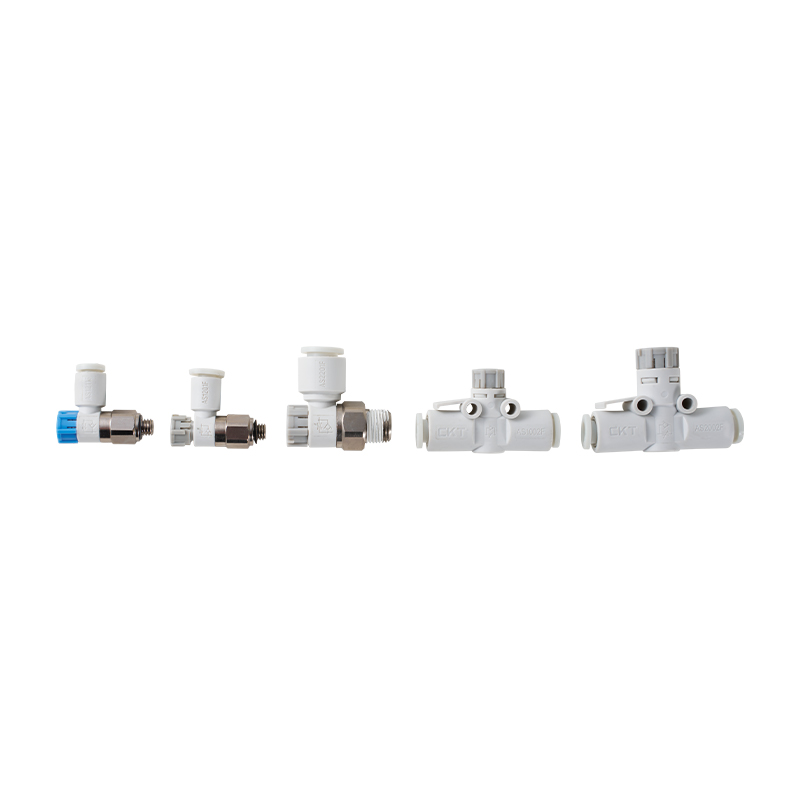

Regulační ventil otáček řady AS s rychlovýměnným konektorem (přímý typ)

Regulační ventil rychlosti řady AS s rychlovýměnným konektorem (přímý typ) pro nastavení rychlosti pohybu pohonu kapaliny. Jeho konstrukční řešení zohledňuje pohodlí regulace průtoku a připojení potrubí a je vhodné pro případy dynamického řízení tekutin.

Základní vlastnosti
Formulář průtokového kanálu: Uspořádání kanálu s přímým průtokem snižuje tlakovou ztrátu, má lepší propustnost média a je vhodné pro konvenční scénáře řízení průtoku
Vlastnosti rozhraní: Struktura rychlovýměnného konektoru vynechává potřebu pomocných nástrojů, umožňuje rychlou demontáž a montáž potrubí a zlepšuje rychlost odezvy údržby
Mechanismus regulace: Konstrukce plynulého škrcení zajišťuje plynulou regulaci průtoku a stabilita rychlosti pohonu je méně ovlivněna kolísáním provozních podmínek
Adaptabilita provozních podmínek: Materiál těla ventilu splňuje požadavky na kompatibilitu průmyslových kapalin a zachovává linearitu regulace v konvenčním rozsahu tlaku
Systémová integrace: Modulární konstrukce umožňuje samostatnou instalaci nebo kombinované použití a jako základní jednotky regulace rychlosti lze použít jak pneumatické, tak hydraulické okruhy

Orientace aplikace
Tento typ ventilu se běžně používá při regulaci rychlosti pohonu, regulaci vyrovnávací paměti a dalších příležitostech. Jeho rychlovýměnné vlastnosti jsou zvláště vhodné pro flexibilní výrobní linky, které vyžadují časté výměny nástrojů. Přímý průtokový kanál je méně citlivý na protitlak systému a má praktickou hodnotu v případech s požadavky na střední přesnost průtoku. Struktura těla ventilu má základní toleranci pro čistotu kapaliny, ale pro vysoce znečištěná média se stále doporučuje jednotka předfiltru.

E-mail: manager@cktworld.com
Stáhnout
PŘEDCHOZÍ：Žádný předchozí článek
DALŠÍ：Ventil pro regulaci otáček řady AS s rychlovýměnným konektorem
  • Tekutina vzduch
    Důkazní tlak 1,5 MPa
    Maximální provozní tlak 1 MPa
    Minimální provozní tlak 0,1 MPa
    Okolní a teplota tekutiny -5-60 ℃ (bez mrazení)
    Počet kruhů 10 (M3 a M5 je 8)
    Průměr trubky Nylon, polyuretan

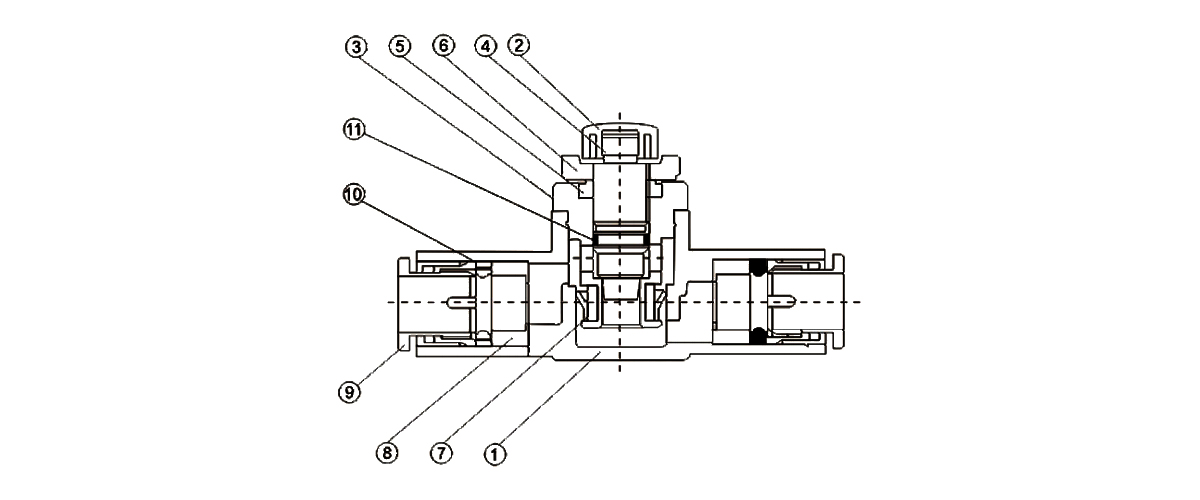

  • Položka Jméno Materiál
    ① Tělesná schránka PBT
    ② Cap PBT
    ③ Tělesná schránka Mosaz
    ④ Jehla Mosaz
    ⑤ Jehla guide Mosaz
    ⑥ Ořech Mosaz
    ⑦ U-těsnění HNBR
    ⑧ Těsnění PBT
    ⑨ Knoflík POM
    ⑩ Těsnění NBR
    ⑪ Těsnění NBR

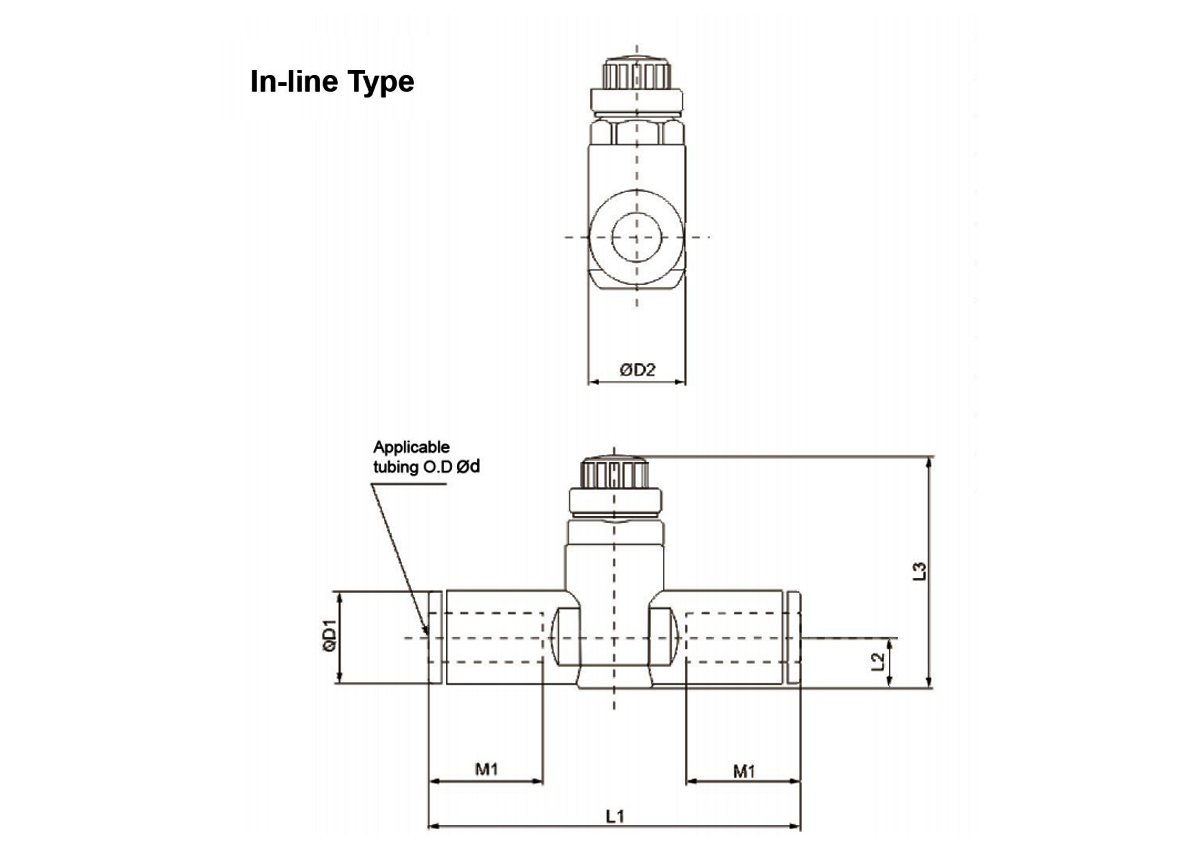

    Použitelné
    Hadičky O.D
    od     		Model D1 D2 L1 L2 L3 M1
    Hmotnost
    (g)
    Velký Malý
    Ø4 C-AS1001F-04 9.3 10 39.2 5.2 24.2 21.4 12.7 7
    Ø6 C-AS1001F-06 11.6 40.7 6.2 25.2 22.4 13.5 8
    Ø4 C-AS2001F-04 9.3 11.8 40.7 5.2 32.6 27.6 12.7 12
    Ø6 C-AS2001F-06 11.6 44.8 6.3 33.7 28.7 13.5 13
    Ø6 C-AS2051F-06 12.8 14.8 53.2 6.7 35.2 30.2 17 26
    Ø8 C-AS2051F-08 15.2 59.8 8.1 36.5 31.5 18 31
    Ø6 C-AS3001F-06 12.8 19.8 59 7.4 38.3 33.3 17 18
    Ø8 C-AS3001F-08 15.2 64.4 8.2 39.1 34.1 18 21
    Ø10 C-AS3001F-10 18.5 71.6 9.8 40.6 35.6 21 32
    Ø12 C-AS3001F-12 20.9 76 11 41.8 36.8 22 33
    Ø10 C-AS4001F-10 18.5 26.5 82 11.3 51.1 43.6 21 36
    Ø12 C-AS4001F-12 20.9 52.1 44.6 22 40

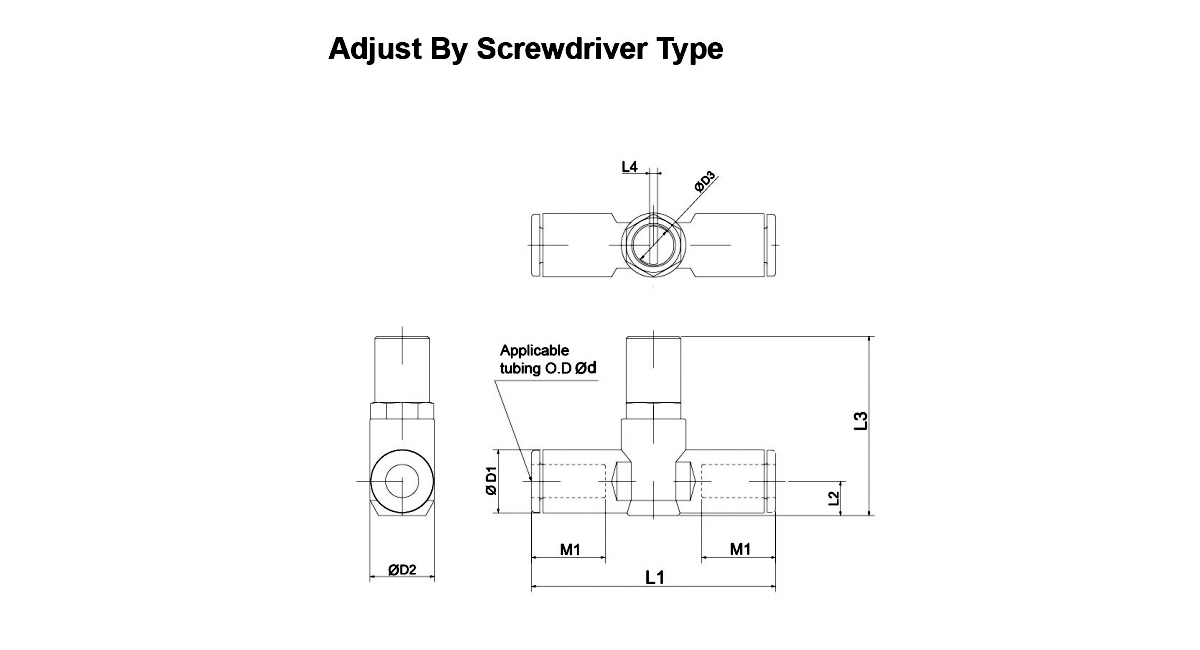

    Model od D1 D2 D3 L1 L2 L3 L4 M1
    C-AS1001F-23□ Ø3,2 8.4 10 4.7 38 4.5 26 0.7 12.7
    C-AS1001F-04□ Ø4 9.3 39.2 5.2 26.6
    C-AS1001F-06□ Ø6 11.6 40.7 6.2 27.7 13.5
    C-AS2001F-04□ Ø4 9.3 11.8 7.2 40.7 5.2 31.9 1.2 12.7
    C-AS2001F-06□ Ø6 11.6 44.8 6.3 33 13.5
    C-AS2051F-06□ Ø6 12.8 14.8 7.2 53.2 6.7 35.2 1.2 17
    C-AS2051F-08□ Ø8 15.2 59.8 8.1 36.5 18
    C-AS3001F-06□ Ø6 12.8 19.8 9.8 59 7.4 45 1.2 17
    C-AS3001F-08□ Ø8 15.2 64.4 8.2 45.8 18
    C-AS3001F-10□ Ø10 18.5 71.6 9.8 47.3 21
    C-AS3001F-12□ Ø12 20.9 76 11 48.5 22
    C-AS4001F-10□ Ø10 18.5 26.5 12.4 82 11.3 55.4 1.2 21
    C-AS4001F-12□ Ø12 20.9 56.4 22

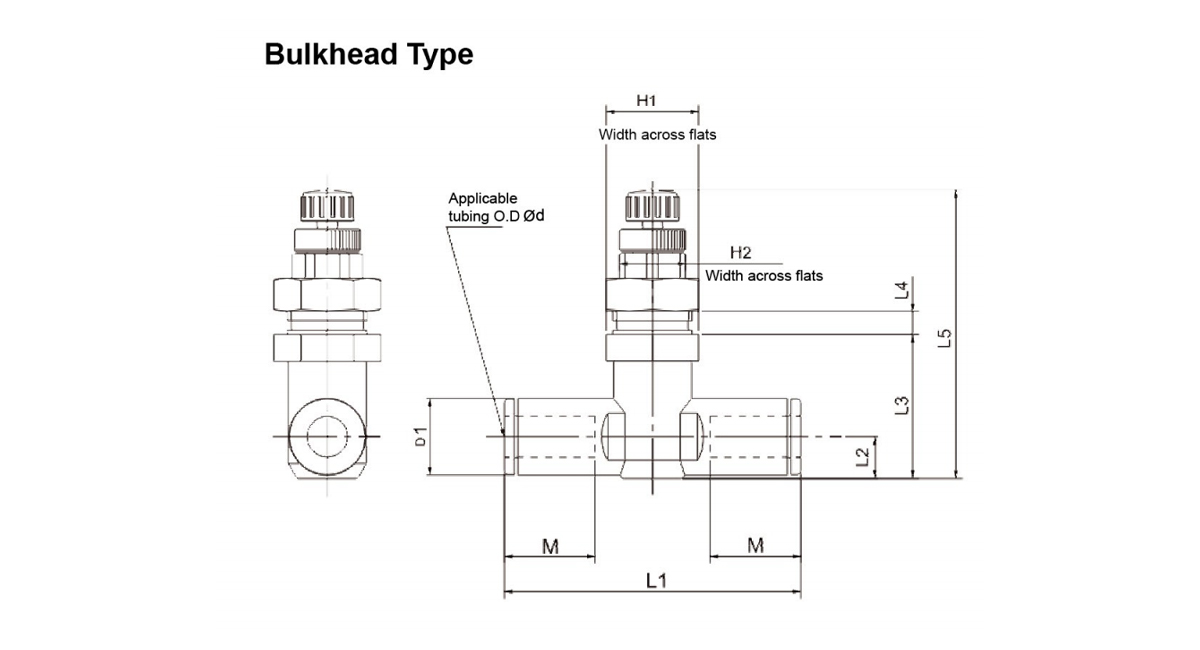

    Model od D1 H1 H2 L1 L2 L3 L4
    Velký     		L5 M Hmotnost
    (g)
    Velký Malý
    C-AS1001F-23-3 3.2 8.4 12 8 38 4.5 16.8 3.5 37.6 34.4 12.7 10.5
    C-AS1001F-04-3 4 9.3 39.2 5.2 17.4 38.2 35
    C-AS1001F-06-3 6 11.6 40.7 6.2 18.5 39.3 36.1 13.5
    C-AS2001F-04-3 4 9.3 14 10 40.7 5.2 20.7 3.5 48 42.5 12.7 12.5
    C-AS2001F-06-3 6 11.6 44.8 6.3 21.8 49.1 43.6 13.5
    C-AS2051F-06-3 6 12.8 17 13 53.2 6.7 25.7 3.5 53.5 48.1 17 15.5
    C-AS2051F-08-3 8 15.2 59.8 8.1 27 54.8 49.4 18
    C-AS3001F-06-3 6 12.8 21 16 59 7.4 31.3 3.5 60.1 54.7 17 18.5
    C-AS3001F-08-3 8 15.2 64.4 8.2 32.1 60.9 55.5 18
    C-AS3001F-10-3 10 18.5 71.6 9.8 33.7 62.5 57.1 21
    C-AS3001F-12-3 12 20.9 76 11 34.9 63.7 58.3 22
    C-AS4001F-10-3 10 18.5 27 21 82 11.3 35 3.5 69.3 61 21 24.5
    C-AS4001F-12-3 12 20.9 36 70.3 62 22
